Technische Daten
| Bodentank/Unterflurmontage | ja |
| Unterputz | ja |
| Abschlusswiderstand | ja |
| Geeignet für Anzahl Buchsen/Kupplungen | 2 |
| Farbe | weiß |
| Auslassrichtung | schräg |
| Kategorie | 3 |
| Designfähig | ja |
| Gerätehöhe | 70 |
| Gerätetiefe | 29 |
| Schutzart (IP) | IP20 |
| RAL-Nummer | 1013 |
| Mit Buchsen/Kupplungen | ja |
| Befestigungsart | schrauben |
| Montageart Schirmanschluss | Schraube |
| Separater Erdungsanschluss | ja |
| Anschlussart | Schraube |
| Gerätebreite | 70 |
| Steckverbindertyp | 2x RJ45 8(4) |
| Kanaleinbau | ja |
Beschreibung

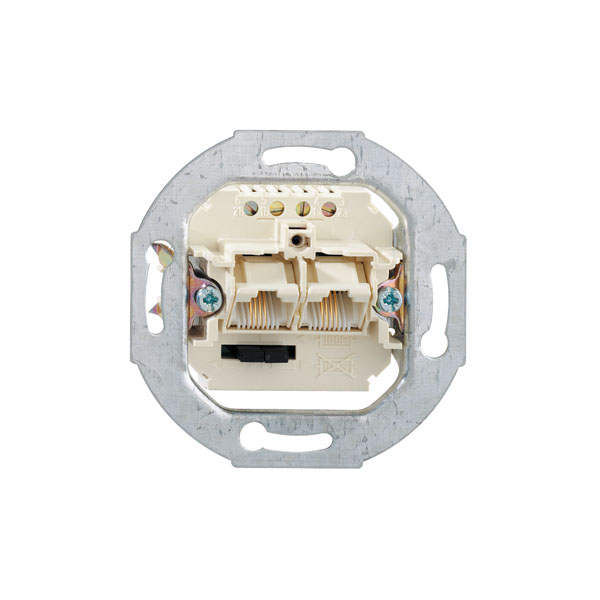

UAE-Anschlussdose, 2-fach, Unterputz, mit schaltbaren Widerständen, 2 x 4-polig, 4 Schraubkontakte, mit Spreizkrallen, für Abdeckungen der Elektro-Installationsmaterial-Hersteller; - 8-polige Buchsenelemente, für 6- und 8-polige Stecker; - RJ11/12-Tauglichkeit ohne zusätzliche Reduzierelemente; - Metalltragring; - mit Spreizkrallen; - Stecköffnung schräg nach unten geneigt; - Schraubkontakte für einen Leiter bis 1mm Ø, 2 Adern je Kontakt; - alternativ LSA-Klemmen für einen Leiter 0,4-0,63 mm Ø, AW 26-22, Wiederbelegbarkeit > 50-mal; - vergoldete Kontaktoberflächen; - Widerstände zu-/abschaltbar über Steckbrücken; - Nennspannung: 125 V; - Nennstrom: 1 A bei 50° C; - Spannungsfestigkeit: 1000 V, 50 Hz, 1 Min.; - Kontaktwiderstand: < 20 mO; - entsprechend nachfolgender Normanforderungen:; - TIA/EIA-568-B.2-2001, Cat. 3; - Lebensdauer: > 2500 Steckzyklen; - passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten, u.a.)Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
