Technische Daten
| Betriebstemperatur | -60..105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..4 mm² |
| Bemessungsspannung | 500 V |
| Farbe | blau |
| Werkstoff des Isolierkörpers | sonstige |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Breite | 5,2 mm |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..1,5 mm² |
| Tiefe | 49,1 mm |
| Etagen intern gebrückt | nein |
| Bemessungsstrom In | 24 A |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Montageart | Hutschiene TH35 |
| Anzahl der Klemmstellen je Etage | 2 |
Beschreibung

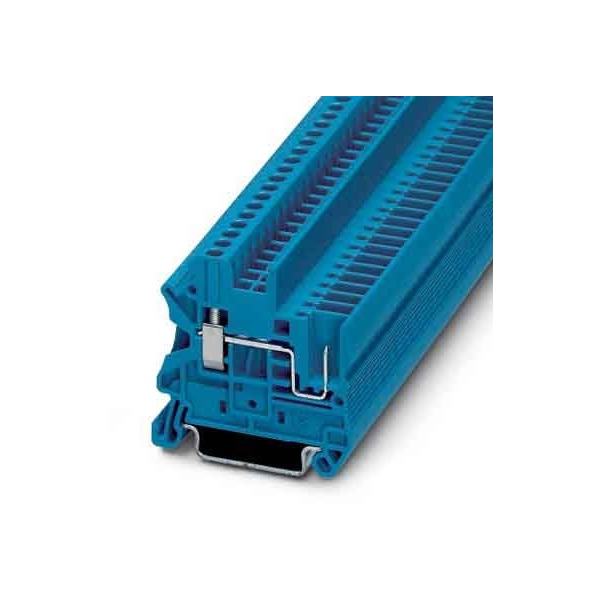

Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 24 A, Anschlussart: Schraub- / Steckanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
