Technische Daten
| Bemessungsspannung | 1000 V |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..6 mm² |
| Betriebstemperatur | -60..105 °C |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5..25 mm² |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Abschlussplatte erforderlich | ja |
| Farbe | blau |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Breite | 12,2 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 55,5 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1..16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5..25 mm² |
| Etagen intern gebrückt | nein |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Bemessungsstrom In | 76 A |
Beschreibung

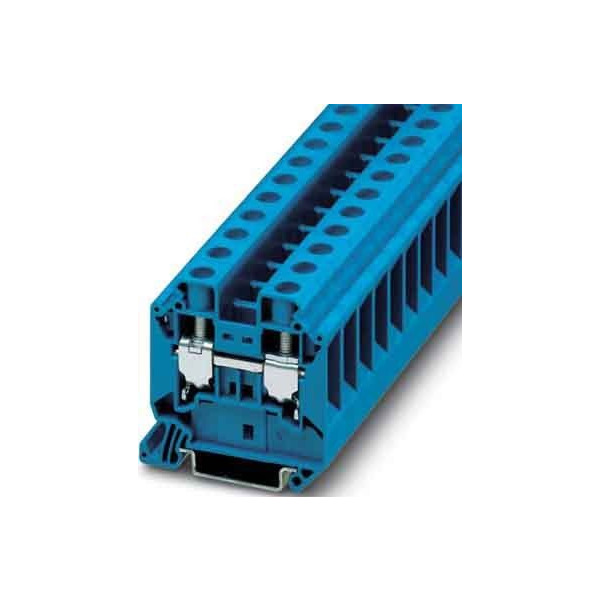

Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 76 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 16 mm², Querschnitt: 1,5 mm² - 25 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
