Technische Daten
| Montageart | Hutschiene TH35 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..4 mm² |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -60..105 °C |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Etagen | 1 |
| Farbe | grau |
| Etagen intern gebrückt | nein |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Länge | 42,5 mm |
| Breite/Rastermaß | 6,2 mm |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Anschlussposition | seitlich |
| Werkstoff des Isolierkörpers | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..4 mm² |
| Bemessungsstrom In | 32 A |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..1,5 mm² |
| Höhe bei niedrigstbauender Montageart | 47 mm |
Beschreibung

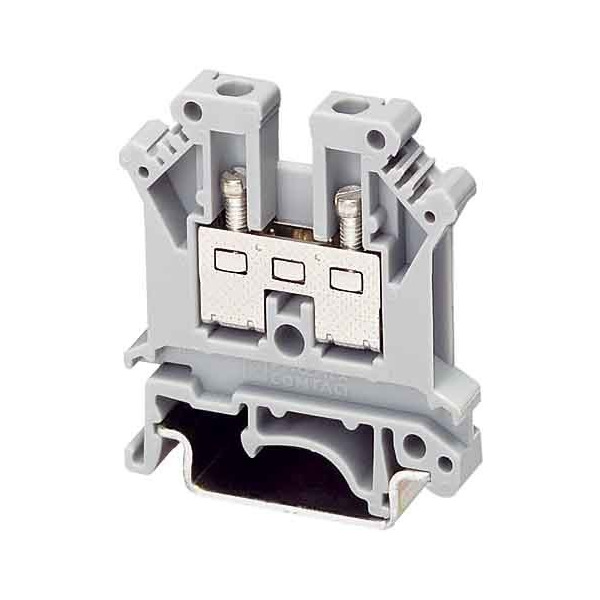

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 32 A, Anschlussart: Schraubanschluss, Anzahl der Anschlüsse: 2, Polzahl: 1, Querschnitt:0,2 mm² - 4 mm², AWG: 24 - 12, Breite: 6,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15, NS 32Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
