Technische Daten
| Montageart | Hutschiene TH35 |
| Anzahl der Klemmstellen je Etage | 2 |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Tiefe | 67,5 mm |
| Breite | 5,2 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..4 mm² |
| Bemessungsspannung | 500 V |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
| Werkstoff des Isolierkörpers | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Farbe | grau |
| Betriebstemperatur | -60..105 °C |
| Abschlussplatte erforderlich | ja |
| Etagen intern gebrückt | ja |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsstrom In | 22 A |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
| Anzahl der Etagen | 2 |
Beschreibung

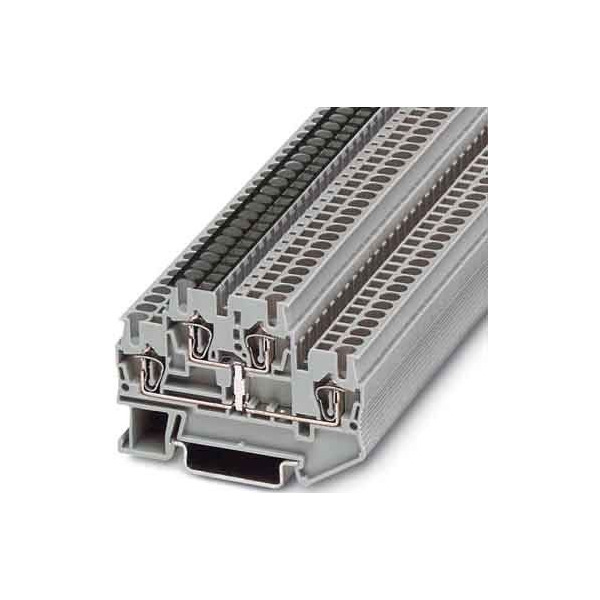

Doppelstockklemme, mit Potenzialverbinder, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Zugfederanschluss, 1. und 2. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
