Technische Daten
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..1,5 mm² |
| Breite/Rastermaß | 4,2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anzahl der Klemmstellen je Etage | 2 |
| Bemessungsspannung | 500 V |
| Betriebstemperatur | -60..105 °C |
| Länge | 67,5 mm |
| Anzahl der Etagen | 2 |
| Werkstoff des Isolierkörpers | sonstige |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Höhe bei niedrigstbauender Montageart | 47,5 mm |
| Montageart | Hutschiene TH35 |
| Anschlussposition | oben |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | grau |
| Bemessungsstrom In | 17,5 A |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..1,5 mm² |
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..1,5 mm² |
| Etagen intern gebrückt | nein |
Beschreibung

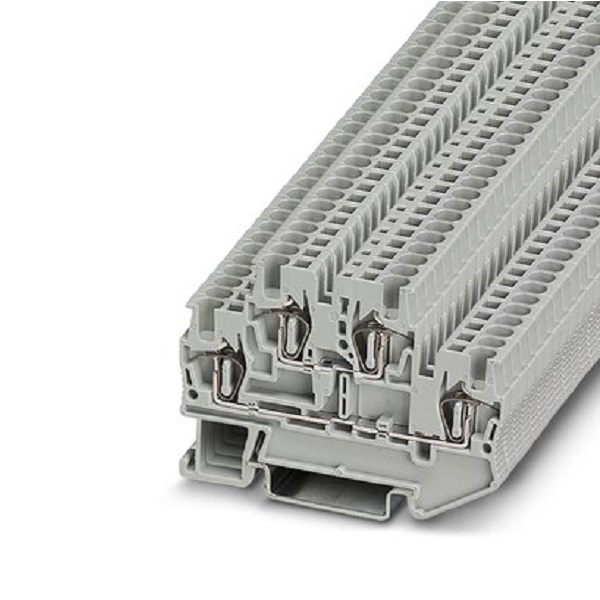

Doppelstock-Zugfederklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 mm² - 1,5 mm², AWG: 28 - 16, Breite: 4,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
