Technische Daten
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Farbe | grau |
| Montageart | Hutschiene TH35 |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..4 mm² |
| Etagen intern gebrückt | nein |
| Bemessungsstrom In | 32 A |
| Anzahl der Klemmstellen je Etage | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..6 mm² |
| Tiefe | 71,5 mm |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -60..105 °C |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..4 mm² |
| Anzahl der Etagen | 1 |
| Abschlussplatte erforderlich | ja |
| Werkstoff des Isolierkörpers | sonstige |
| Breite | 6,2 mm |
Beschreibung

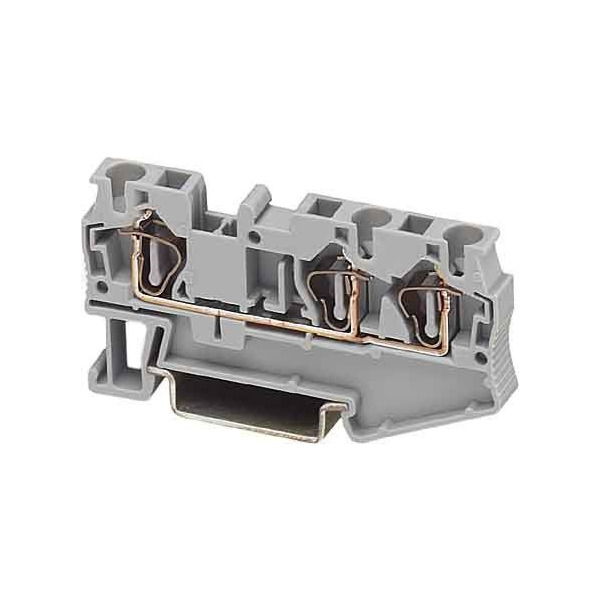

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 32 A, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,08 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
