Technische Daten
| Bemessungsspannung | 800 V |
| Anzahl der Etagen | 1 |
| Bemessungsstrom In | 24 A |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Tiefe | 72 mm |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..4 mm² |
| Anzahl der Klemmstellen je Etage | 4 |
| Betriebstemperatur | -60..105 °C |
| Werkstoff des Isolierkörpers | sonstige |
| Breite | 5,2 mm |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Farbe | blau |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Montageart | Hutschiene TH35 |
| Etagen intern gebrückt | nein |
Beschreibung

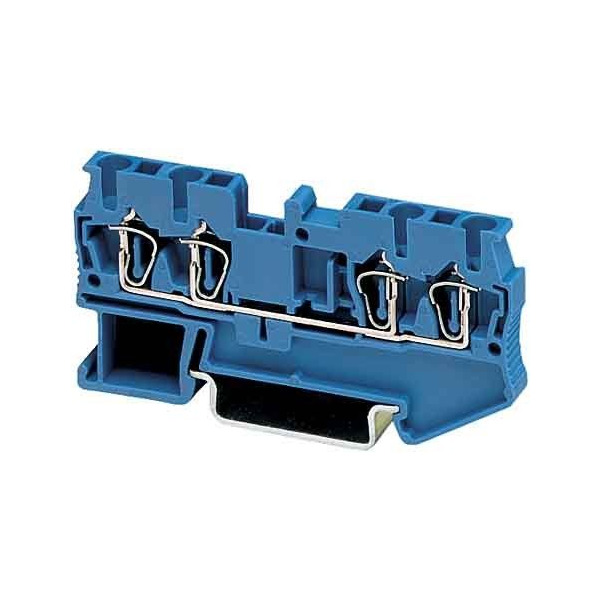

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
