Technische Daten
| Etagen intern gebrückt | nein |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Betriebstemperatur | -60..105 °C |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Bemessungsstrom In | 28 A |
| Farbe | grau |
| Breite/Rastermaß | 6,2 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..6 mm² |
| Montageart | Hutschiene TH35 |
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..6 mm² |
| Anschlussposition | oben |
| Bemessungsspannung | 500 V |
| Anzahl der Etagen | 2 |
| Länge | 83,5 mm |
| Höhe bei niedrigstbauender Montageart | 47,5 mm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..4 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Werkstoff des Isolierkörpers | sonstige |
Beschreibung

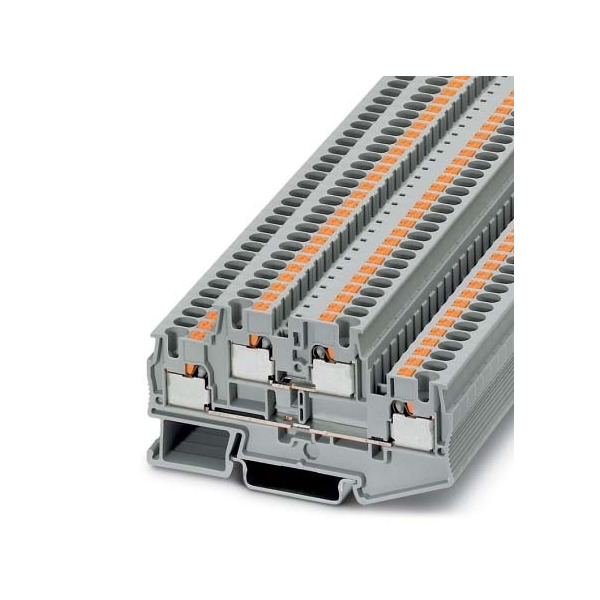

Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 28 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
