Technische Daten
| Ausführung elektrischer Anschluss 2 | sonstige |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Etagen intern gebrückt | nein |
| Montageart | Hutschiene TH35 |
| Anzahl der Klemmstellen je Etage | 4 |
| Anzahl der Etagen | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Betriebstemperatur | -60..105 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Abschlussplatte erforderlich | ja |
| Bemessungsstrom In | 22 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..4 mm² |
| Werkstoff des Isolierkörpers | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Bemessungsspannung | 500 V |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Tiefe | 68 mm |
| Farbe | grau |
| Breite | 5,2 mm |
| Ausführung elektrischer Anschluss 1 | sonstige |
Beschreibung

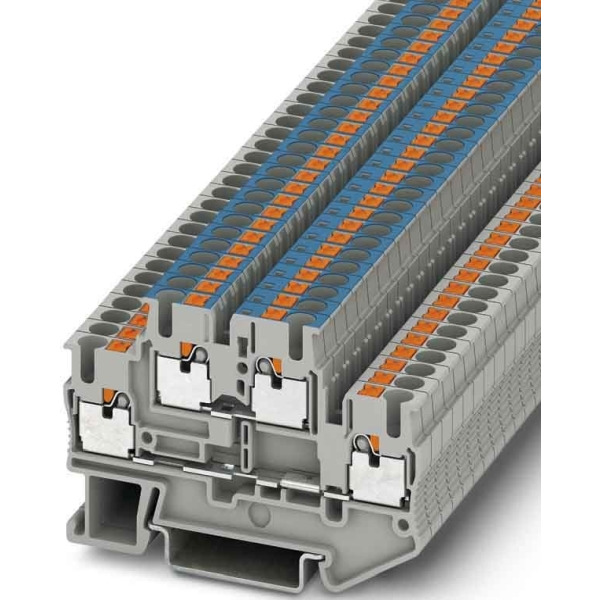

Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
