Technische Daten
| Farbe | blau |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Tiefe | 68 mm |
| Bemessungsstrom In | 22 A |
| Werkstoff des Isolierkörpers | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Anzahl der Klemmstellen je Etage | 4 |
| Bemessungsspannung | 500 V |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Etagen intern gebrückt | nein |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Montageart | Hutschiene TH35 |
| Betriebstemperatur | -60..105 °C |
| Anzahl der Etagen | 2 |
| Breite | 5,2 mm |
| Abschlussplatte erforderlich | ja |
Beschreibung

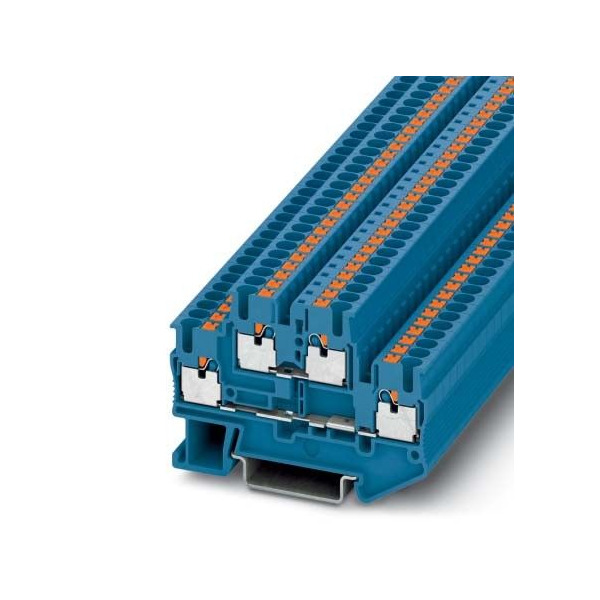

Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
