Technische Daten
| Tiefe | 91,6 mm |
| Bemessungsspannung | 1000 V |
| Farbe | grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Bemessungsstrom In | 125 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5..35 mm² |
| Betriebstemperatur | -60..105 °C |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5..35 mm² |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5..35 mm² |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Breite | 16 mm |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | sonstige |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5..35 mm² |
| Abschlussplatte erforderlich | nein |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Anzahl der Klemmstellen je Etage | 2 |
Beschreibung

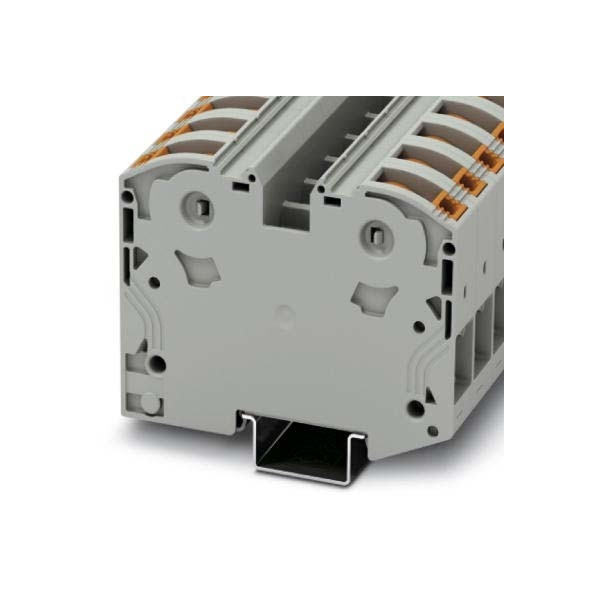

Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 125 A, Anschlussart: Power-Turn-Anschluss, 1. Etage, Querschnitt: 2,5 mm² - 35 mm², Montageart: NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
