Technische Daten
| Bemessungsstrom In | 24 A |
| Höhe bei niedrigstbauender Montageart | 30,9 mm |
| Länge | 45,7 mm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Betriebstemperatur | -60..105 °C |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Etagen intern gebrückt | nein |
| Farbe | grau |
| Breite/Rastermaß | 25,6 mm |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Bemessungsspannung | 690 V |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | sonstige |
| Abschlussplatte erforderlich | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Beschreibung

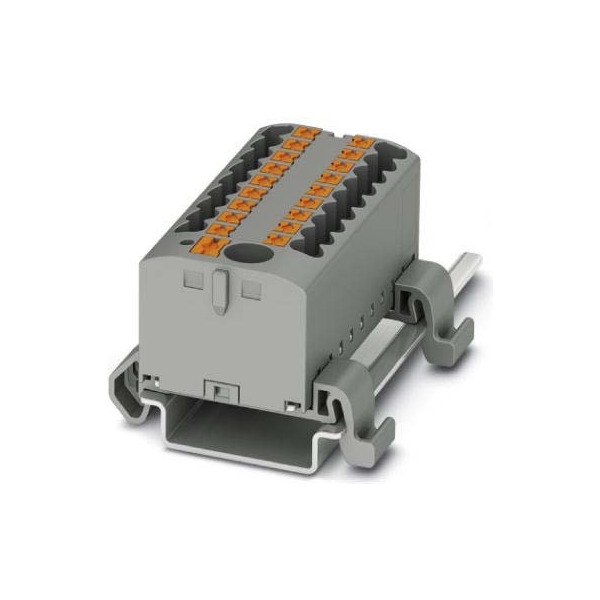

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Block mit waagerechter Ausrichtung und integrierter Einspeisung, Nennspannung: 690 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
