Technische Daten
| Bemessungsstrom In | 24 A |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Höhe bei niedrigstbauender Montageart | 30,9 mm |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Etagen intern gebrückt | nein |
| Farbe | grau |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Werkstoff des Isolierkörpers | sonstige |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Bemessungsspannung | 690 V |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
| Betriebstemperatur | -60..105 °C |
| Länge | 45,7 mm |
| Abschlussplatte erforderlich | nein |
| Montageart | Hutschiene TH35 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Breite/Rastermaß | 41 mm |
Beschreibung

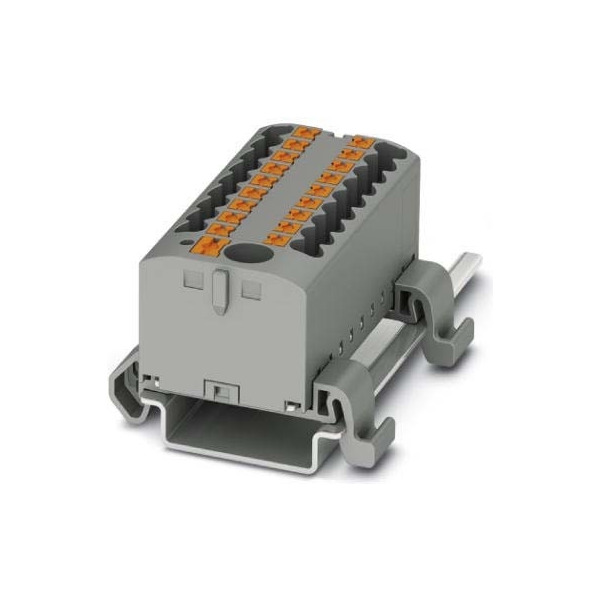

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Block mit waagerechter Ausrichtung und integrierter Einspeisung, Nennspannung: 690 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
