Technische Daten
| Höhe bei niedrigstbauender Montageart | 30,4 mm |
| Länge | 58,1 mm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Bemessungsstrom In | 24 A |
| Montageart | Hutschiene TH35 |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Werkstoff des Isolierkörpers | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Betriebstemperatur | -60..105 °C |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Abschlussplatte erforderlich | nein |
| Breite/Rastermaß | 28,6 mm |
| Bemessungsspannung | 690 V |
| Farbe | blau |
| Anzahl der Klemmstellen je Etage | 2 |
Beschreibung

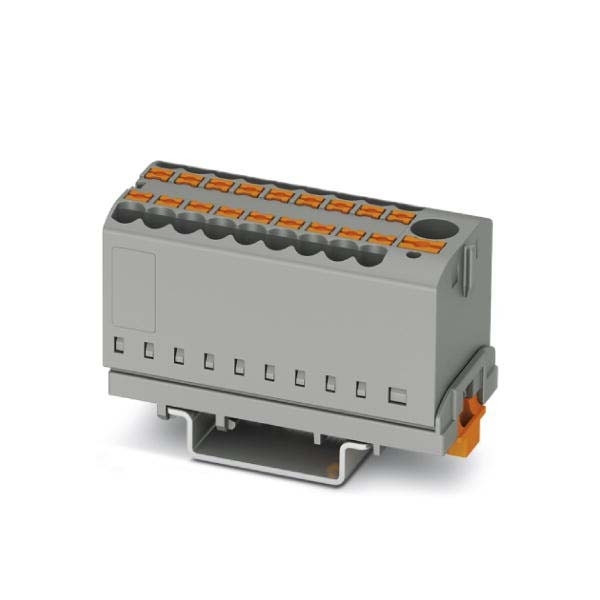

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Block mit senkrechter Ausrichtung und integrierter Einspeisung, Nennspannung: 690 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
