Technische Daten
| Abschlussplatte erforderlich | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Betriebstemperatur | -60..105 °C |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
| Tiefe | 28,6 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Montageart | sonstige |
| Werkstoff des Isolierkörpers | sonstige |
| Bemessungsspannung | 450 V |
| Anzahl der Klemmstellen je Etage | 2 |
| Breite | 16 mm |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Farbe | grün |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Etagen intern gebrückt | nein |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Bemessungsstrom In | 24 A |
| Ausführung elektrischer Anschluss 2 | sonstige |
Beschreibung

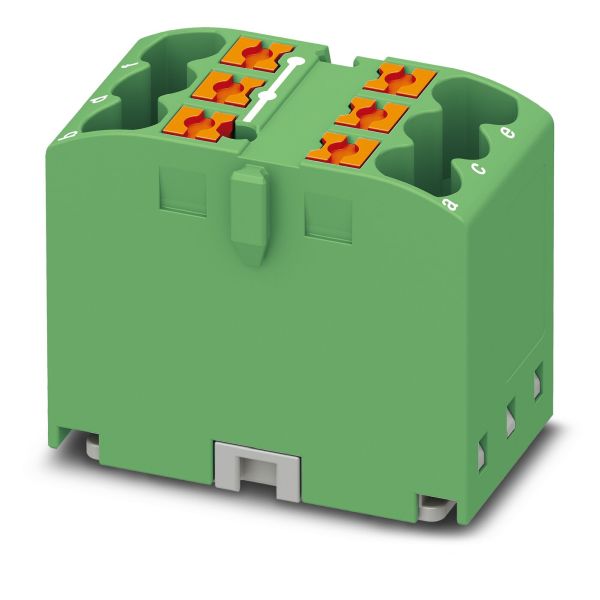

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Grundklemme, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Querschnitt: 0,14 mm² - 4 mm², Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: grünInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
