Technische Daten
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
| Bemessungsspannung | 450 V |
| Farbe | rot |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Bemessungsstrom In | 24 A |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Breite | 25,6 mm |
| Betriebstemperatur | -60..105 °C |
| Etagen intern gebrückt | nein |
| Abschlussplatte erforderlich | nein |
| Anzahl der Klemmstellen je Etage | 2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Werkstoff des Isolierkörpers | sonstige |
| Tiefe | 28,6 mm |
| Montageart | sonstige |
Beschreibung

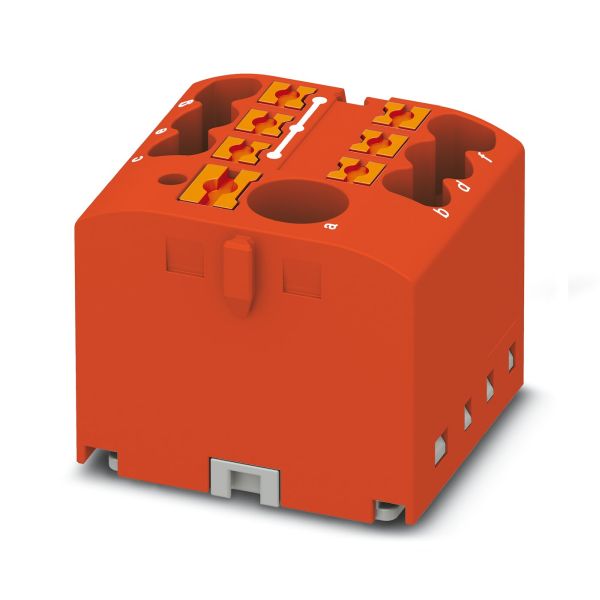

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Grundklemme mit Einspeisung, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: rotInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
