Technische Daten
| Tiefe | 28,6 mm |
| Breite | 56,5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Werkstoff des Isolierkörpers | sonstige |
| Bemessungsspannung | 450 V |
| Farbe | rot |
| Abschlussplatte erforderlich | nein |
| Montageart | sonstige |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
| Betriebstemperatur | -60..105 °C |
| Bemessungsstrom In | 24 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Etagen intern gebrückt | nein |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Ausführung elektrischer Anschluss 2 | sonstige |
Beschreibung

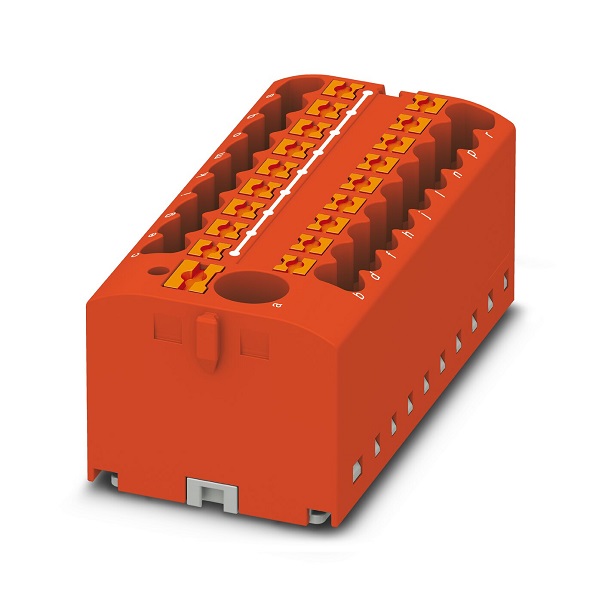

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Grundklemme mit Einspeisung, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: rot
