Technische Daten
| Werkstoff des Isolierkörpers | sonstige |
| Breite | 41 mm |
| Etagen intern gebrückt | nein |
| Bemessungsspannung | 450 V |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
| Betriebstemperatur | -60..105 °C |
| Bemessungsstrom In | 24 A |
| Farbe | rot |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Tiefe | 28,6 mm |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Abschlussplatte erforderlich | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Beschreibung

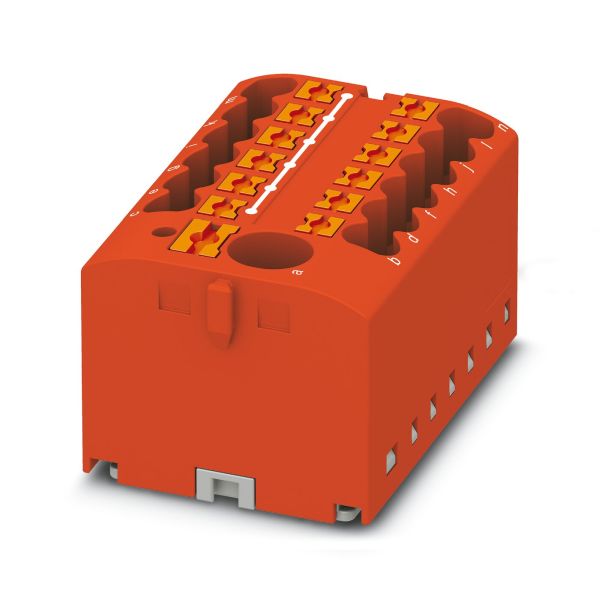

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Grundklemme mit Einspeisung, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: rotInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
