Technische Daten
| Ausführung elektrischer Anschluss 1 | sonstige |
| Etagen intern gebrückt | nein |
| Anzahl der Etagen | 1 |
| Bemessungsstrom In | 17,5 A |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..1,5 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Breite | 3,5 mm |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | sonstige |
| Tiefe | 63,2 mm |
| Farbe | grau |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..1,5 mm² |
| Anzahl der Klemmstellen je Etage | 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..1 mm² |
| Abschlussplatte erforderlich | ja |
| Bemessungsspannung | 500 V |
| Betriebstemperatur | -60..105 °C |
Beschreibung

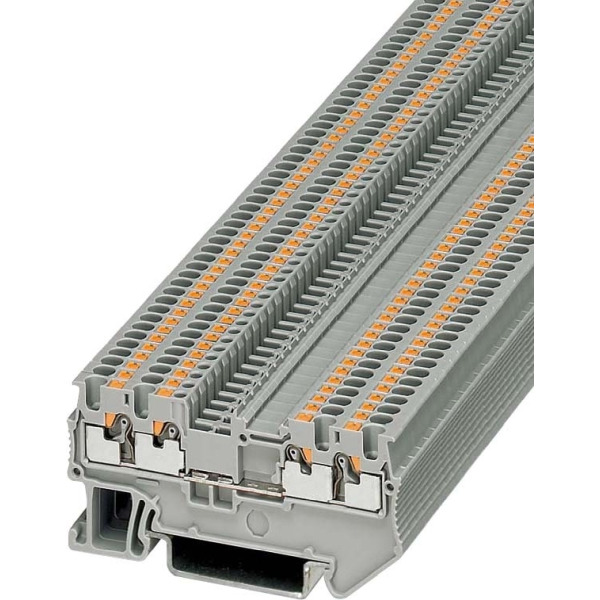

Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 17,5 A, Anschlussart: Push-in-Anschluss, 1. Etage, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,14 mm² - 1,5 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
