Technische Daten
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Etagen intern gebrückt | nein |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Montageart | Hutschiene TH15 |
| Farbe | grau |
| Abschlussplatte erforderlich | ja |
| Höhe bei niedrigstbauender Montageart | 32 mm |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..1,5 mm² |
| Anschlussposition | seitlich |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -60..85 °C |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Länge | 28 mm |
| Bemessungsspannung | 500 V |
| Breite/Rastermaß | 6,2 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..6 mm² |
| Bemessungsstrom In | 32 A |
| Werkstoff des Isolierkörpers | sonstige |
Beschreibung

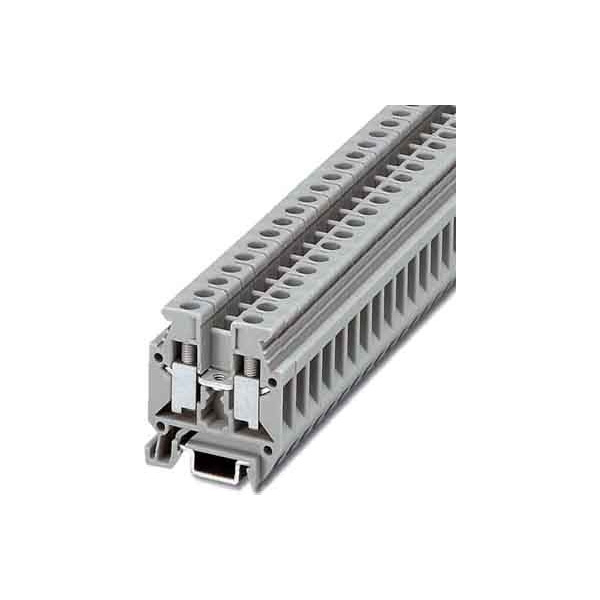

Mini-Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 32 A, Anschlussart: Schraubanschluss, Anzahl der Anschlüsse: 2, Querschnitt:0,2 mm² - 6 mm², AWG: 24 - 10, Breite: 6,2 mm, Farbe: grau, Montageart: NS 15
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
