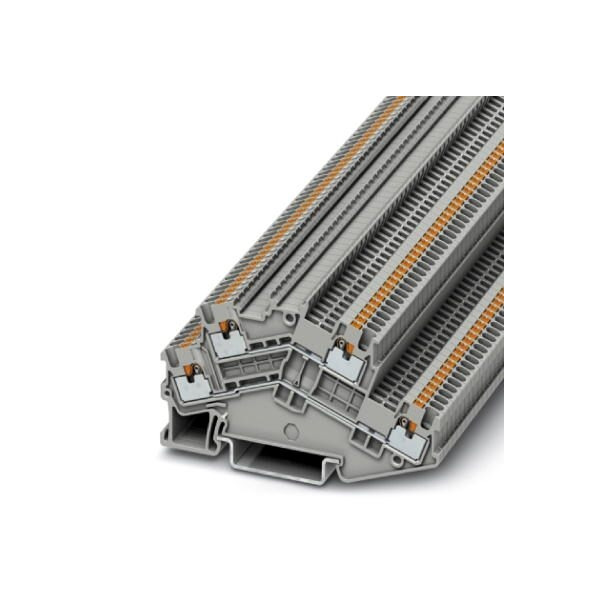

Phoenix Contact 3214657 Doppelstockklemme PTTBS 1,5/S 50 Stück

Beschreibung

Bezeichnung:
PTTBS 1,5/S

Kurzbeschreibung:
Doppelstockklemme

Langtext:
Doppelstockklemme, Anschlussart:
Push-in-Anschluss, Querschnitt: 0,14 mm² - 1,5
mm², AWG: 26 - 14, Breite: 3,5 mm, Farbe: grau,
Montageart: NS 35/7,5, NS 35/15

Technische Daten:

Allgemein:
Anzahl der Etagen: 2
Anzahl der Anschlüsse: 4
Nennquerschnitt: 1,5 mm²
Farbe: grau
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0

Allgemein:
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Isolierstoffgruppe: I
Maximale Verlustleistung bei Nennbedingung:
0,56 W (beim Anschluss mehrerer Etagen
vervielfältigt sich der Wert)
Anschluss gemäß Norm: IEC 60947-7-1
Nennstrom IN: 16 A
Belastungsstrom maximal: 16 A
Nennspannung UN: 500 V
Offene Seitenwand: Ja
Prüfspezifikation Berührschutz:
DIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheit: gewährleistet
Fingersicherheit: gewährleistet
Ergebnis Stoßspannungsprüfung: Prüfung bestanden
Stoßspannungsprüfung Sollwert: 7,3 kV
Ergebnis Stehwechselspannungsprüfung:
Prüfung bestanden
Stehwechselspannung Sollwert: 1,89 kV
Prüfung der mechanischen Festigkeit von
Klemmstellen (5maliger Leiteranschluss):
Prüfung bestanden
Ergebnis Biegeprüfung: Prüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit: 10 U/min
Biegeprüfung Umdrehungen: 135
Biegeprüfung Leiterquerschnitt/Gewicht:
0,14 mm² / 0,2 kg
Biegeprüfung Leiterquerschnitt/Gewicht:
1,5 mm² / 0,4 kg
Ergebnis Zugprüfung: Prüfung bestanden
Zugprüfung Leiterquerschnitt: 0,14 mm²
Zugkraft Sollwert: 10 N
Zugprüfung Leiterquerschnitt: 1,5 mm²
Zugkraft Sollwert: 40 N
Ergebnis Festsitz auf der Befestigungsauflage:
Prüfung bestanden
Festsitz auf Befestigungsauflage: NS 35
Sollwert: 1 N
Ergebnis Spannungsfallprüfung: Prüfung bestanden
Anforderung Spannungsfall: <= 3,2 mV
Ergebnis Erwärmungsprüfung: Prüfung bestanden
Ergebnis Kurzstromfestigkeit: Prüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt:
1,5 mm²
Kurzzeitstrom: 0,18 kA
Ergebnis Alterungsprüfung: Prüfung bestanden
Alterungsprüfung für schraubenlose Reihenklemmen
Temperaturzyklen:
192
Ergebnis Thermische Prüfung: Prüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme)
Einwirkdauer:
30 s
Ergebnis Prüfung Schwingen, Breitbandrauschen:
Prüfung bestanden
Prüfspezifikation Schwingen, Breitbandrauschen:
DIN EN 50155 (VDE 0115-200):2008-03
Prüfspektrum:
Lebensdauerprüfung Kategorie 2, am Drehgestell
angebaut
Prüffrequenz: f1 = 5 Hz bis f2 = 250 Hz
ASD-Pegel: 6,12 (m/s2)2/Hz
Beschleunigung: 3,12 g
Prüfdauer je Achse: 5 h
Prüfrichtungen: X-, Y- und Z-Achse
Ergebnis Schockprüfung: Prüfung bestanden
Prüfspezifikation Schockprüfung:
DIN EN 50155 (VDE 0115-200):2008-03
Schockform: Halbsinus
Beschleunigung: 30g
Schockdauer: 18 ms
Anzahl der Schocks je Richtung: 3
Prüfrichtungen: X-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec.; UL
746 B):
130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE
0304-21)):
130 °C
Statischer Isolierstoffeinsatz in Kälte: -60 °C
Brandverhalten für Schienenfahrzeuge (DIN
5510-2):
Prüfung bestanden
Prüfverfahren mit einer Prüfflamme (DIN EN
60695-11-10):
V0
Sauerstoffindex (DIN EN ISO 4589-2): >32 %
NF F16-101, NF F10-102 Klasse I: 2
NF F16-101, NF F10-102 Klasse F: 2
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162):
bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM
E 662):
bestanden
Rauchgastoxität NFPA 130 (SMP 800C): bestanden
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354):
28 MJ/kg
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2)
R22:
HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2)
R23:
HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2)
R24:
HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2)
R26:
HL 1 - HL 3

Maße:
Breite: 3,5 mm
Länge: 78,8 mm
Höhe NS 35/7,5: 48,2 mm
Höhe NS 35/15: 55,7 mm

Anschlussdaten:
Anschlussart: Push-in-Anschluss
Leiterquerschnitt starr min: 0,14 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min.: 0,14 mm²
Leiterquerschnitt flexibel max.: 1,5 mm²
Leiterquerschnitt AWG min: 26
Leiterquerschnitt AWG max: 14
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min:
0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max:
1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min:
0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max::
1 mm² es wird die Verwendung der Aderendhülse AI-S
1-8 TQ Artikel-Nr. 1200293 empfohlen
Abisolierlänge: 8 mm - 10 mm
Lehrdorn: A1 / B1

Normen und Bestimmungen:
Anschluss gemäß Norm: CSA
Anschluss gemäß Norm: IEC 60947-7-1
Brennbarkeitsklasse nach UL 94: V0
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2)
R22:
HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2)
R23:
HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2)
R24:
HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2)
R26:
HL 1 - HL 3

Environmental Product Compliance:
China RoHS:
Zeitraum für bestimmungsgemäße Verwendung:
unbegrenzt = EFUP-e
China RoHS:
Keine Gefahrstoffe über den Grenzwerten
Nennspannung UN: 352 V
Nennstrom IN: 13,5 A
mm²/AWG/kcmil: 0.14-1.5
Nennspannung UN: 352 V
Nennstrom IN: 13,5 A
mm²/AWG/kcmil: 0.14-1.5
Nennspannung UN: 300 V
Nennstrom IN: 15 A
mm²/AWG/kcmil: 26-14
Nennspannung UN: 300 V
Nennstrom IN: 15 A
mm²/AWG/kcmil: 26-14
Nennspannung UN: 600 V
Nennstrom IN: 5 A
mm²/AWG/kcmil: 26-14
Nennspannung UN: 300 V
Nennstrom IN: 15 A
mm²/AWG/kcmil: 26-14
Nennspannung UN: 300 V
Nennstrom IN: 15 A
mm²/AWG/kcmil: 26-14
Nennspannung UN: 600 V
Nennstrom IN: 5 A
mm²/AWG/kcmil: 26-14
Nennspannung UN: 300 V
Nennstrom IN: 15 A
mm²/AWG/kcmil: 26-14
Nennspannung UN: 300 V
Nennstrom IN: 15 A
mm²/AWG/kcmil: 26-14
Nennspannung UN: 600 V
Nennstrom IN: 5 A
mm²/AWG/kcmil: 26-14

Bestellangaben:
Fabrikat: Phoenix Contact
Typ: PTTBS 1,5/S
Art-Nr: 3214657
