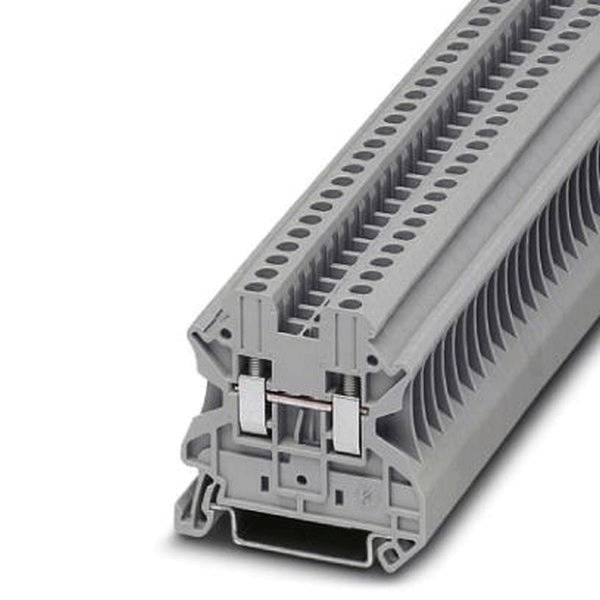

Phoenix Contact 3044076 Universalklemme grau UT2,5

Beschreibung

Bezeichnung:
UT 2,5

Kurzbeschreibung:
Durchgangsklemme

Langtext:
Durchgangsklemme, Anschlussart: Schraubanschluss,
Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12,
Breite: 5,2 mm, Farbe: grau, Montageart: NS
35/7,5, NS 35/15

Technische Daten:

Allgemein:
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 2
Nennquerschnitt: 2,5 mm²
Farbe: grau
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Anwendungsbereich: Bahnindustrie
Anwendungsbereich: Maschinenbau
Anwendungsbereich: Anlagenbau
Anwendungsbereich: Prozessindustrie

Allgemein:
Bemessungsstoßspannung: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1
Belastungsstrom maximal:
32 A (bei 4 mm² Leiterquerschnitt)
Nennstrom IN: 24 A
Nennspannung UN: 1000 V
Offene Seitenwand: Ja
Prüfspezifikation Berührschutz:
DIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheit: gewährleistet
Fingersicherheit: gewährleistet
Ergebnis Stoßspannungsprüfung: Prüfung bestanden
Stoßspannungsprüfung Sollwert: 9,8 kV
Ergebnis Stehwechselspannungsprüfung:
Prüfung bestanden
Stehwechselspannung Sollwert: 2,2 kV
Ergebnis der Prüfung der mechanischen Festigkeit
von Klemmstellen (5maliger Leiteranschluss):
Prüfung bestanden
Ergebnis Biegeprüfung: Prüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit: 10 U/min
Biegeprüfung Umdrehungen: 135
Biegeprüfung Leiterquerschnitt/Gewicht:
0,14 mm² / 0,2 kg
Biegeprüfung Leiterquerschnitt/Gewicht:
2,5 mm² / 0,7 kg
Biegeprüfung Leiterquerschnitt/Gewicht:
4 mm² / 0,9 kg
Ergebnis Zugprüfung: Prüfung bestanden
Zugprüfung Leiterquerschnitt: 0,14 mm²
Zugkraft Sollwert: 10 N
Zugprüfung Leiterquerschnitt: 2,5 mm²
Zugkraft Sollwert: 50 N
Zugprüfung Leiterquerschnitt: 4 mm²
Zugkraft Sollwert: 60 N
Ergebnis Festsitz auf der Befestigungsauflage:
Prüfung bestanden
Festsitz auf Befestigungsauflage: NS 35
Sollwert: 1 N
Ergebnis Spannungsfallprüfung: Prüfung bestanden
Anforderung Spannungsfall: <= 3,2 mV
Ergebnis Erwärmungsprüfung: Prüfung bestanden
Ergebnis Kurzstromfestigkeit: Prüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt:
2,5 mm²
Kurzzeitstrom: 0,3 kA
Prüfung der Kurzstromfestigkeit Leiterquerschnitt:
4 mm²
Kurzzeitstrom: 0,48 kA
Ergebnis Thermische Prüfung: Prüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme)
Einwirkdauer:
30 s
Ergebnis Prüfung Schwingen, Breitbandrauschen:
Prüfung bestanden
Prüfspezifikation Schwingen, Breitbandrauschen:
DIN EN 50155 (VDE 0115-200):2008-03
Prüfspektrum:
Lebensdauerprüfung Kategorie 1, Klasse B, am
Fahrzeugkasten angebaut
Prüffrequenz: f1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel: 1,857 (m/s2)2/Hz
Beschleunigung: 0,8g
Prüfdauer je Achse: 5 h
Prüfrichtungen: X-, Y- und Z-Achse
Ergebnis Schockprüfung: Prüfung bestanden
Prüfspezifikation Schockprüfung:
DIN EN 50155 (VDE 0115-200):2008-03
Schockform: Halbsinus
Beschleunigung: 5 g
Schockdauer: 30 ms
Anzahl der Schocks je Richtung: 3
Prüfrichtungen: X-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL
746 B):
130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE
0304-21)):
130 °C
Statischer Isolierstoffeinsatz in Kälte: -60 °C

Maße:
Breite: 5,2 mm
Deckelbreite: 2,2 mm
Länge: 47,7 mm
Höhe NS 35/7,5: 47,5 mm
Höhe NS 35/15: 55 mm

Anschlussdaten:
Anschlussart: Schraubanschluss
Anschluss gemäß Norm: IEC 60947-7-1
Hinweis:
Achtung: Im Downloadbereich finden Sie
Artikelfreigaben, Anschlussquerschnitte und
Hinweise zum Anschluss von Aluminiumleitern.
Leiterquerschnitt starr min: 0,14 mm²
Leiterquerschnitt starr max: 4 mm²
Leiterquerschnitt AWG min: 26
Leiterquerschnitt AWG max: 12
Leiterquerschnitt flexibel min.: 0,14 mm²
Leiterquerschnitt flexibel max.: 4 mm²
Leiterquerschnitt flexibel AWG min: 26
Leiterquerschnitt flexibel AWG max: 12
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min:
0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max:
2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min:
0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max::
2,5 mm²
2 Leiter gleichen Querschnitts starr min: 0,14 mm²
2 Leiter gleichen Querschnitts starr max: 1,5 mm²
2 Leiter gleichen Querschnitts flexibel min:
0,14 mm²
2 Leiter gleichen Querschnitts flexibel max:
1,5 mm²
2 Leiter gleichen Querschnitts flexibel m.
TWIN-AEH mit Kunststoffhülse min:
0,5 mm²
2 Leiter gleichen Querschnitts flexibel m.
TWIN-AEH mit Kunststoffhülse max:
1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse min:
0,14 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse max:
1,5 mm²
Anschluss gemäß Norm: IEC/EN 60079-7
Leiterquerschnitt starr min: 0,14 mm²
Leiterquerschnitt starr max: 4 mm²
Leiterquerschnitt AWG min: 26
Leiterquerschnitt AWG max: 12
Leiterquerschnitt flexibel min.: 0,14 mm²
Leiterquerschnitt flexibel max.: 2,5 mm²
Abisolierlänge: 9 mm
Lehrdorn: A3
Schraubengewinde: M3
Anzugsdrehmoment min: 0,5 Nm
Anzugsdrehmoment max: 0,6 Nm

Normen und Bestimmungen:
Anschluss gemäß Norm: CSA
Anschluss gemäß Norm: IEC 60947-7-1
Brennbarkeitsklasse nach UL 94: V0

Bestellangaben:
Fabrikat: Phoenix Contact
Typ: UT 2,5
Art-Nr: 3044076
