Technische Daten
| Schutzart (IP) | IP20 |
| Schutzpegel L-N | 1,5 kV |
| Netzform TN-C | ja |
| Netzform TN-S | ja |
| Schutzpegel N-PE | 1,5 kV |
| Höchste Dauerspannung AC | 255 V |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Blitzstoßstrom (10/350 µs) | 12,5 kA |
| Nennspannung AC | 230 V |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Netzform TN-C-S | ja |
| Schutzpegel | 1,5 kV |
| Netzform TT | ja |
| Montageart | Sammelschiene |
| Baugröße | sonstige |
| Folgestromlöschfähigkeit | 0,1 kA |
| Netzform TN | ja |
| Polzahl | 4 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Beschreibung

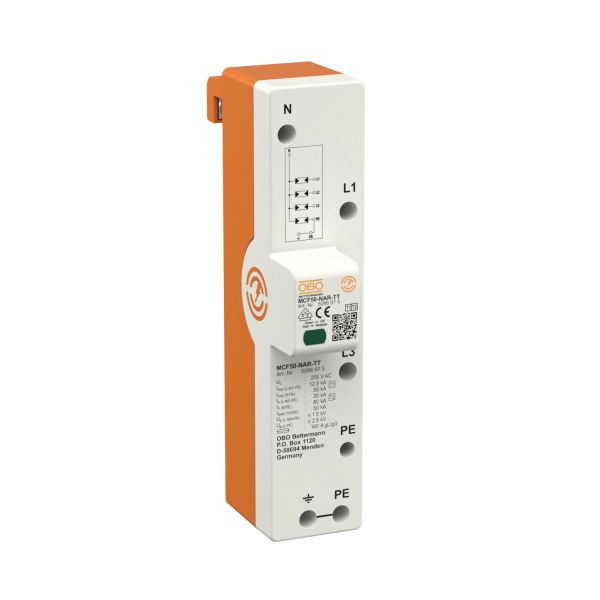

Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S- und TT-Systeme
Schutzpegel =1,5 kV zum Schutz der Endgeräte
Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
Blitzstromableitvermögen bis 50 kA (10/350) 3+NPE
Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53)
Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100 Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
Schutzpegel =1,5 kV zum Schutz der Endgeräte
Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
Blitzstromableitvermögen bis 50 kA (10/350) 3+NPE
Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53)
Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100 Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
