Technische Daten
| Montageart | Hutschiene TH35 |
| Netzform TN-C | nein |
| Schutzpegel N-PE | 1,3 kV |
| Höchste Dauerspannung AC | 280 V |
| Prüfklasse Typ 2 | ja |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Netzform TN-C-S | ja |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Netzform DC | nein |
| Signalisierung am Gerät | optisch |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1,3 kV |
| Mit Fernmeldekontakt | ja |
| Netzform IT | nein |
| Integrierte Vorsicherung | nein |
| Netzform TN | nein |
| Netzform TT | ja |
| Nennspannung AC | 230 V |
| Baugröße | 2 TE |
| Schutzpegel L-N | 1,3 kV |
| Netzform sonstige | nein |
| Netzform TN-S | ja |
Beschreibung

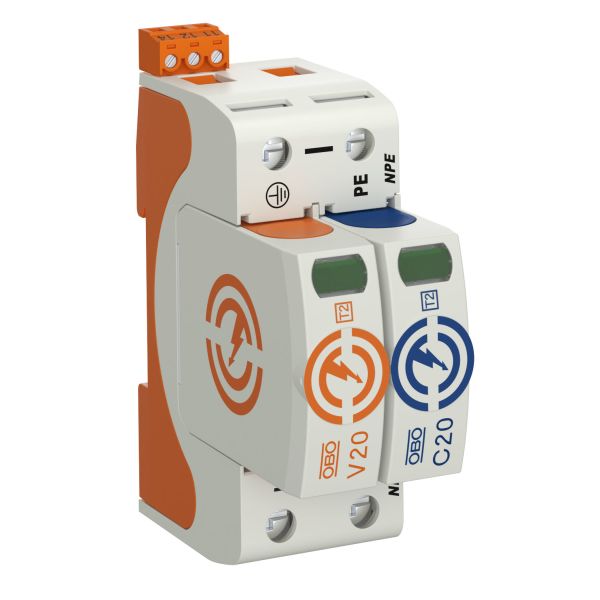

Überspannungsableiter Typ 2
Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
Rastfunktion mit Vibrationsschutz und Spannungskodierung
Kunststoff nach UL 94 V-0
Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
Rastfunktion mit Vibrationsschutz und Spannungskodierung
Kunststoff nach UL 94 V-0
Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
