Technische Daten
| Schutzart (IP) | IP20 |
| Schutzpegel | 1,3 kV |
| Schutzpegel L-N | 1,3 kV |
| Netzform TN-S | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Baugröße | 4 TE |
| Netzform TN-C | ja |
| Netzform DC | nein |
| Netzform TN | ja |
| Prüfklasse Typ 2 | ja |
| Mit Fernmeldekontakt | nein |
| Netzform sonstige | nein |
| Nennspannung AC | 230 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Montageart | Hutschiene TH35 |
| Netzform TN-C-S | ja |
| Integrierte Vorsicherung | nein |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Signalisierung am Gerät | optisch |
| Höchste Dauerspannung AC | 280 V |
| Netzform TT | nein |
| Netzform IT | nein |
Beschreibung

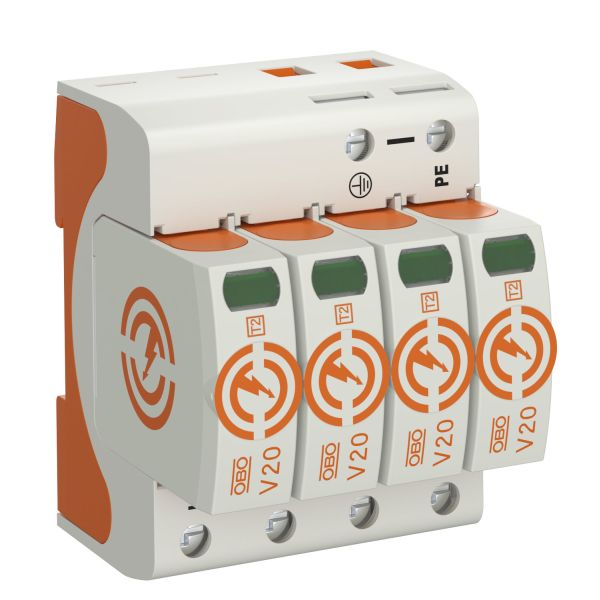

Überspannungsableiter Typ 2
Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
Rastfunktion mit Vibrationsschutz und Spannungskodierung
Kunststoff nach UL 94 V-0
Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
Rastfunktion mit Vibrationsschutz und Spannungskodierung
Kunststoff nach UL 94 V-0
Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
