Technische Daten
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 mm² |
| Nennspannung AC | 230 V |
| Nennableitstoßstrom (8/20) | 10 kA |
| Schutzart (IP) | IP20 |
| Signalisierung am Gerät | optisch |
| Integrierte Vorsicherung | nein |
| Schutzpegel | 1,1 kV |
| Prüfklasse Typ 2 | ja |
| Max. Ableitstoßstrom (8/20) | 20 kA |
| Höchste Dauerspannung AC | 255 V |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 10 mm² |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Baugröße | sonstige |
Beschreibung

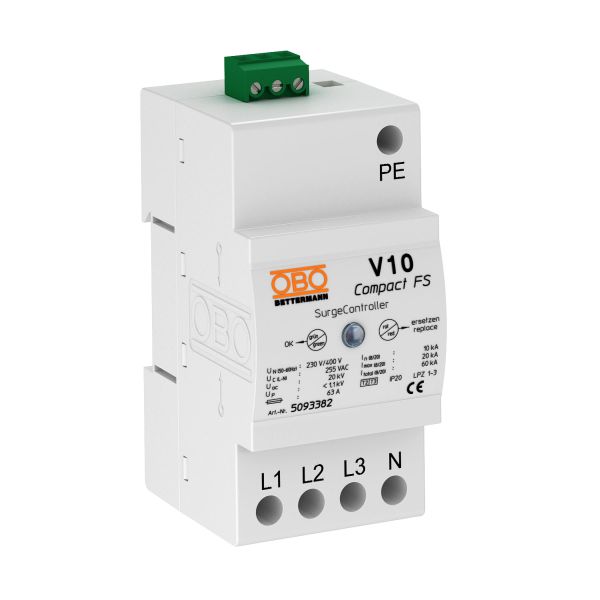

Überspannungsschutzgerät Kompaktmodul Typ 2+3
Überspannungsschutz in Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 60 kA (8/20) total
integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite
hochleistungsfähige Varistortechnik
inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
Version ...-FS mit potentialfreiem Wechslerkontakt zur Fernsignalisierung Anwendung: Unter- / Etagenverteilung sowie Geräteschutz von Drehstromsystemen.
Überspannungsschutz in Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 60 kA (8/20) total
integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite
hochleistungsfähige Varistortechnik
inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
Version ...-FS mit potentialfreiem Wechslerkontakt zur Fernsignalisierung Anwendung: Unter- / Etagenverteilung sowie Geräteschutz von Drehstromsystemen.
