Technische Daten
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 4..6 mm² |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Breite | 25 mm |
| Anzahl der Klemmstellen je Pol | 2 |
| Bemessungsspannung | 450 V |
| Montageart | Direktmontage |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bohrlochabstand mittig | 15 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 mm² |
| Polzahl | 12 |
| Transparent | nein |
| Betriebstemperatur | -5..80 °C |
| Farbe | weiß |
| Tiefe | 175 mm |
| Bemessungsstrom In | 76 A |
| Abschlussplatte erforderlich | nein |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 4..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 4..16 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
Beschreibung

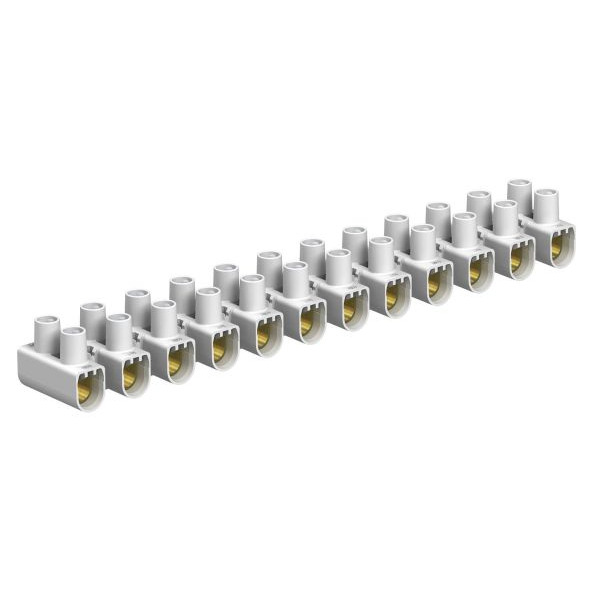

Geprüft nach EN 60998. Klemmen Stahl, Schrauben Stahl, galvanisch verzinkt, 12-polige, in Einzelklemmen abtrennbare Leisten durch "twist'n'pull"
. Schrauben hochgedreht, unverlierbar. Max. zulässige Umgebungstemperatur gemäß EN 60998: -5 bis +80 °C. Nennquerschnitt 16 ÷ mm² Nennspannung 450 V Nennstrom 76 A Max. klemmbar je Seite: 16 mm² eindrähtig oder 10 mm² mehrdrähtig bzw. 6 mm² flexibel.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
