Technische Daten
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Polzahl | 12 |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5..10 mm² |
| Breite | 23 mm |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Montageart | Direktmontage |
| Betriebstemperatur | -5..80 °C |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bohrlochabstand mittig | 11,5 mm |
| Farbe | weiß |
| Transparent | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5..6 mm² |
| Abschlussplatte erforderlich | nein |
| Anzahl der Klemmstellen je Pol | 2 |
| Bemessungsstrom In | 57 A |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5..6 mm² |
| Tiefe | 134 mm |
| Bemessungsspannung | 450 V |
Beschreibung

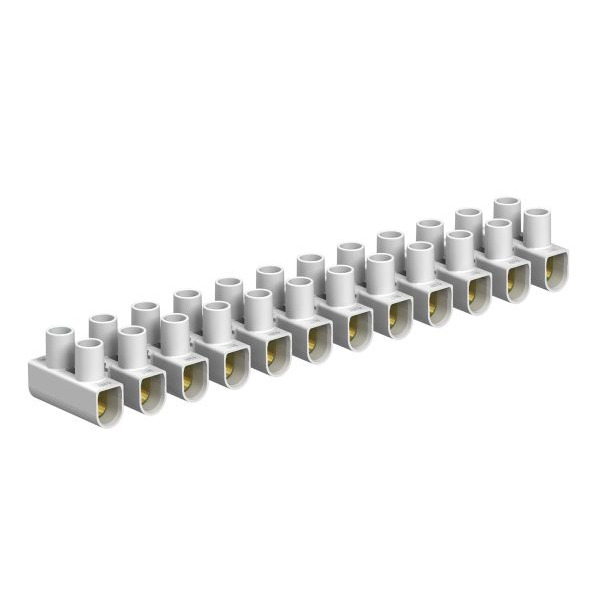

Geprüft nach EN 60998. Klemmen Stahl, Schrauben Stahl, galvanisch verzinkt, 12-polige, in Einzelklemmen abtrennbare Leisten durch "twist'n'pull"
. Schrauben hochgedreht, unverlierbar. Max. zulässige Umgebungstemperatur gemäß EN 60998: -5 bis +80 °C. Nennquerschnitt 10 ÷ mm² Nennspannung 450 V Nennstrom 57 A Max. klemmbar je Seite: 10 mm² eindrähtig oder 6 mm² mehrdrähtig/ flexibel.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
