Technische Daten
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Explosionsgeprüfte Ausführung | nein |
| Anzahl der Einführungen | 12 |
| Montageart | Wand-/Deckenmontage |
| Oberflächenschutz | unbehandelt |
| Einsatztemperatur | -5..60 °C |
| Plombierbar | ja |
| Deckelbefestigung | geschraubt |
| Für Ex-Zone Gas | ohne |
| Funktionserhalt | ohne |
| Form | rechteckig |
| Halogenfrei | ja |
| Bemessungsisolationsspannung Ui | 500 V |
| Farbe | grau |
| Mit Abschirmung | nein |
| Für Ex-Zone Staub | ohne |
| Max. Leiterquerschnitt | 16 mm² |
| Tiefe | 77 mm |
| Breite | 150 mm |
| Einführung von hinten | ja |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP66 |
| Anreihbar | ja |
| Witterungsbeständig | nein |
| Bestückung | Klemme |
| Länge | 190 mm |
Beschreibung

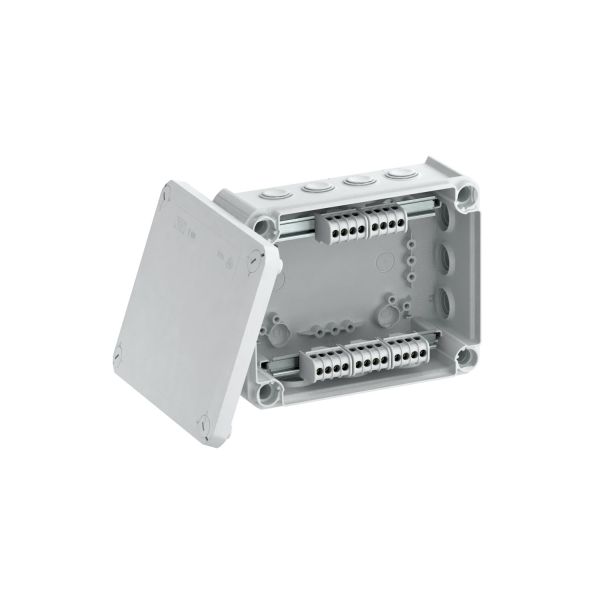

Kabelabzweigkasten mit Klemmleiste zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Rechteckige Form mit Einsteckdichtungen an den Seiten und Ausschlageinführungen im Boden. Geeignet für die Wand-/ Deckenmontage und die Montage auf Montageblechen. Mit der Möglichkeit zur Innenbefestigung und Montage über die Eckdome. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-stabilisierten Materialien. Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK05 gemäß DIN EN 50102.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
