Technische Daten
| Explosionsgeprüfte Ausführung | nein |
| Oberflächenschutz | unbehandelt |
| Breite | 190 mm |
| Für Ex-Zone Gas | ohne |
| Bemessungsisolationsspannung Ui | 500 V |
| Plombierbar | ja |
| Anzahl der Einführungen | 16 |
| Für Ex-Zone Staub | ohne |
| Halogenfrei | ja |
| Witterungsbeständig | nein |
| Farbe | grau |
| Werkstoff | Kunststoff |
| Einsatztemperatur | -5..60 °C |
| Schutzart (IP) | IP66 |
| Form | rechteckig |
| Länge | 240 mm |
| Montageart | Wand-/Deckenmontage |
| Bestückung | ohne |
| Mit Abschirmung | nein |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Einführung von hinten | ja |
| Tiefe | 95 mm |
| Funktionserhalt | ohne |
| Anreihbar | ja |
| Max. Leiterquerschnitt | 25 mm² |
| Deckelbefestigung | geschraubt |
Beschreibung

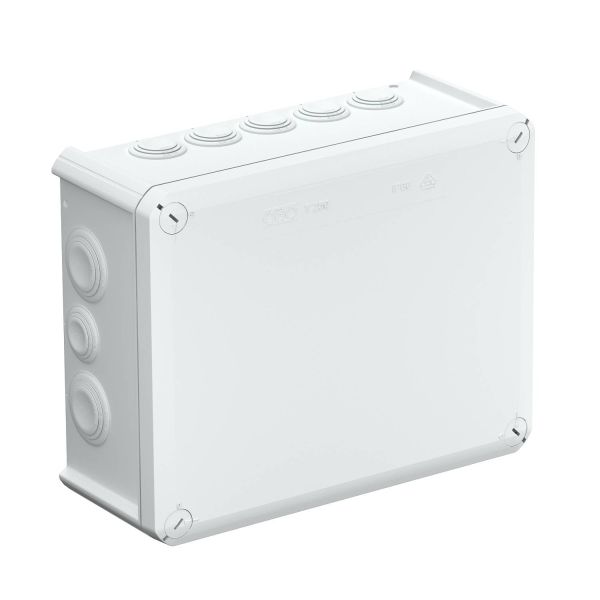

Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Rechteckige Form mit Einsteckdichtungen an den Seiten und Ausschlageinführungen im Boden. Geeignet für die Wand-/ Deckenmontage, die Montage auf Montageblechen und Gewinde im Boden. Mit der Möglichkeit zur Innenbefestigung und Montage über die Eckdome. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-stabilisierten Materialien. Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK05 gemäß DIN EN 50102.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
