Technische Daten
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit Mutingfunktion | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 |
| SIL nach IEC 61508 | 3 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24 |
| Mit Starteingang | ja |
| Spannungsart zur Betätigung | AC/DC |
| Performance Level nach EN ISO 13849-1 | Level e |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 2 |
| Geeignet zur Überwachung von Ventilen | nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | ja |
| Höhe | 100 |
| Tragschienenmontage möglich | ja |
| Geeignet zur Überwachung von taktilen Sensoren | nein |
| Tiefe | 120 |
| Mit Rückführkreis | ja |
| Mit Zulassung nach UL | ja |
| Geeignet zur Überwachung von Magnetschaltern | ja |
| Ausführung | Grundgerät |
| Sicherheitstyp nach IEC 61496-1 | 4 |
| Mit TÜV-Zulassung | ja |
| Mit Zulassung für BG BIA | nein |
| Geeignet zur Überwachung von Näherungsschaltern | ja |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 |
| Geeignet zur Überwachung von Positionsschaltern | ja |
| Mit abnehmbaren Klemmen | ja |
| Breite | 22,5 |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | ja |
| Auswertung der Eingänge | zweikanalig |
Beschreibung

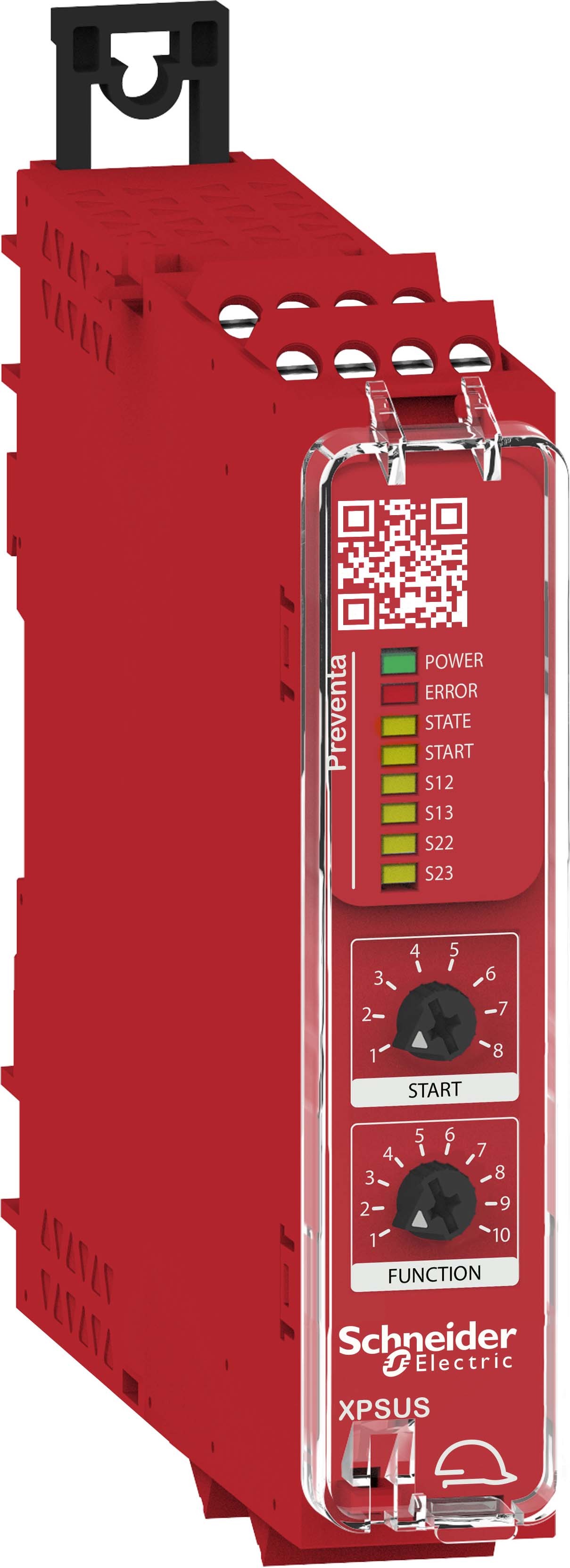

Die Sicherheitsrelais Harmony XPS Universal sind in unterschiedlichen Sicherheitsanwendungen dank ihrer wählbaren Sicherheitsfunktion und Startoption per frontseitigen Drehschaltern optimal einsetzbar. Dadurch reduziert sich die Variantenvielfalt der benötigten Geräte und mit der Diagnosefunktion lassen sich Zustände einfach an eine SPS übertragen, so daß im Fehlerfall Stillstandszeiten durch eindeutige Fehlerangaben verringert werden. Aus 10 wählbaren Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions-, Magnet-, Zustimmschalter, Zweihandbedienung Typ IIIC, PNP-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Eine Sicherheitsfunktion kann über die 4 Eingänge in 2x zweikanaliger (redundanter) Ausführung betrieben werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 2 sichere Relais-Schließerkontakte und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Die Versorgungsspannung beträgt 24 VAC sowie 24 VDC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
