Technische Daten
| Ausführung als Wendeschalter | nein |
| Bedingter Bemessungskurzschlussstrom Iq | 10 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Geeignet für Verteilereinbau | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 0,3 |
| Motorantrieb integriert | nein |
| Geeignet für Bodenbefestigung | nein |
| Bemessungsbetriebsspannung | 690 - 690 |
| Geeignet für Frontbefestigung Zentral | nein |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Schutzart (IP), frontseitig | IP65 |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 |
| Ausführung als Sicherheitsschalter | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 |
| Spannungsauslöser optional | nein |
| Schaltleistung bei 400 V | 11 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsdauerstrom bei AC-23, 400 V | 57 |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Anzahl der Schalter | 1 |
| Farbe des Betätigungselements | rot |
| Motorantrieb optional | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Drehknopf |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 7,5 |
| Verriegelbar | ja |
| Polzahl | 3 |
| Bemessungsdauerstrom Iu | 20 |
| Ausführung als Hauptschalter | ja |
| Geeignet für Zwischenbau | nein |
Beschreibung

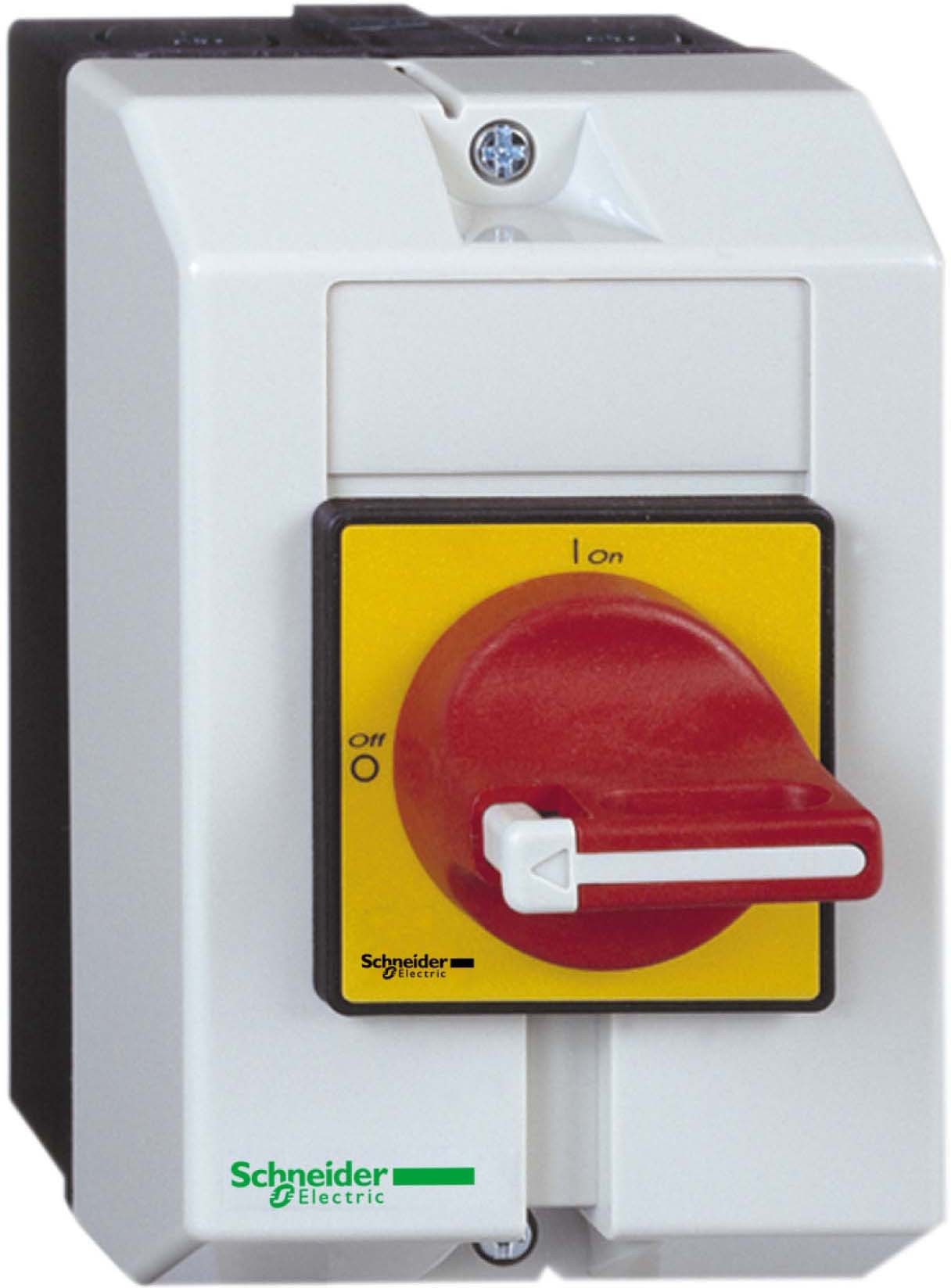

Not-Aus/Hauptschalter, 3P, 690V, 20A, Im Gehäuse. Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
