Technische Daten
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 4 |
| Anzahl der Schalter | 1 |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsdauerstrom bei AC-21, 400 V | 10 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als Sicherheitsschalter | nein |
| Bemessungsdauerstrom Iu | 10 |
| Ausführung des Betätigungselements | Drehknopf |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Bemessungsbetriebsspannung | 690 - 690 |
| Motorantrieb integriert | nein |
| Ausführung als Wendeschalter | nein |
| Geeignet für Verteilereinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 3 |
| Schaltleistung bei 400 V | 5,5 |
| Polzahl | 3 |
| Verriegelbar | ja |
| Bedingter Bemessungskurzschlussstrom Iq | 10 |
| Geeignet für Zwischenbau | nein |
| Motorantrieb optional | nein |
| Farbe des Betätigungselements | rot |
| Spannungsauslöser optional | nein |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 0,3 |
| Bemessungsdauerstrom bei AC-23, 400 V | 8,1 |
| Schutzart (IP), frontseitig | IP65 |
| Ausführung als Hauptschalter | ja |
| Geeignet für Bodenbefestigung | nein |
Beschreibung

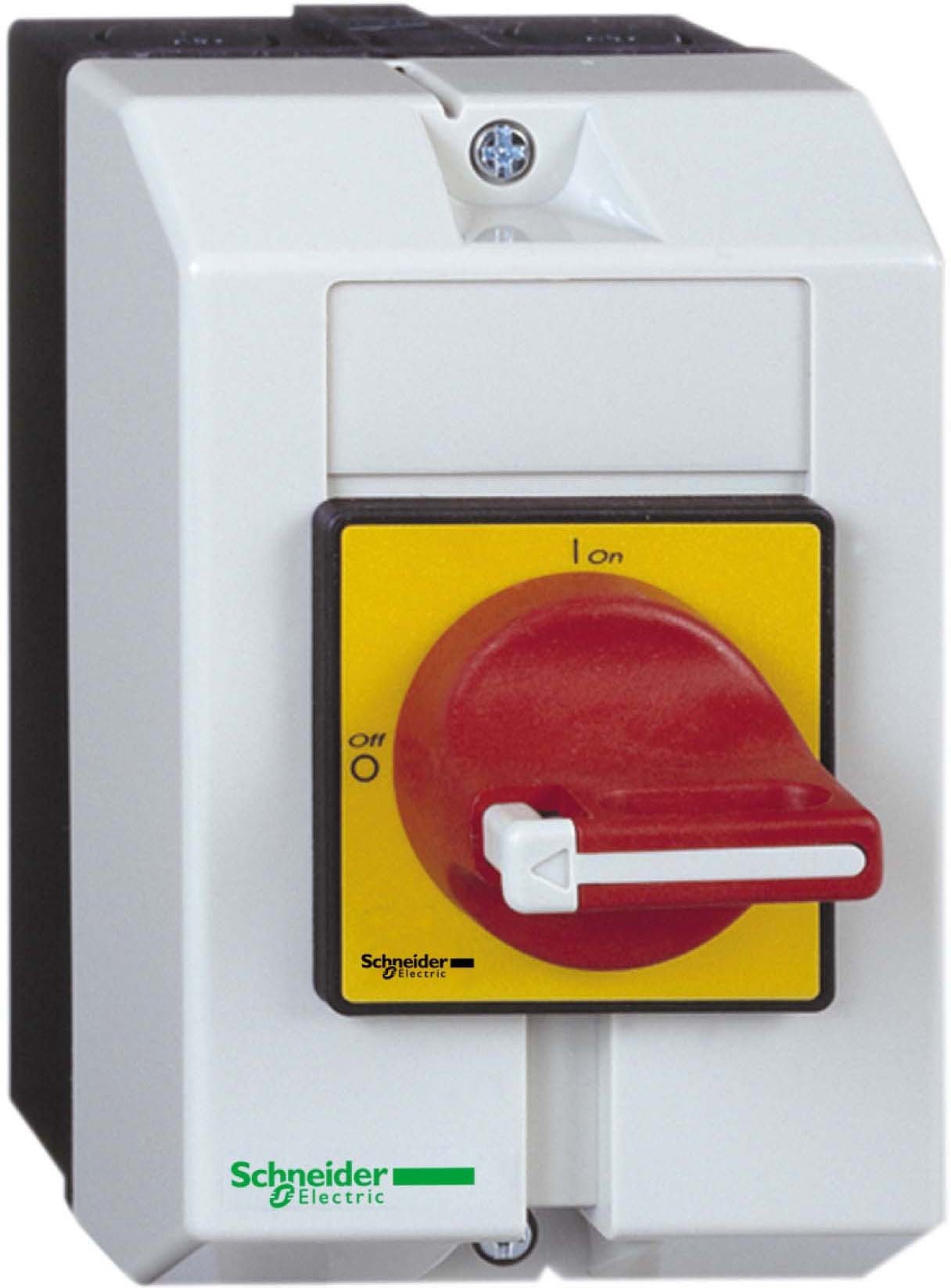

Not-Aus/Hauptschalter, 3P, 690V, 10A, Im Gehäuse. Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
