Technische Daten
| Breite | 22,5 |
| Funktion ansprechverzögert | nein |
| Funktion Stern/Dreieck | ja |
| Geeignet für Hutschienenmontage | ja |
| Zeitbereich | 0,05 - 1080000 |
| Funktion taktend mit Pause beginnend, variabel | nein |
| Aufsteckbar auf Schütz | nein |
| Fernbedienung möglich | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240 |
| Spannungsart zur Betätigung | AC/DC |
| Funktion rückfallverzögert | nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Geeignet für Frontmontage | nein |
| Funktion Impulsformend | nein |
| Funktion ausschaltwischend | nein |
| Anzahl der Ausgänge, verzögert, Öffner | 2 |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 240 |
| Höhe | 90 |
| Funktion taktend mit Impuls beginnend, variabel | nein |
| Funktion blinkend mit Pause beginnend, Festzeit | nein |
| Ausgänge, umschaltbar verzögert/unverzögert | nein |
| Mit Halbleiterausgang | nein |
| Funktion blinkend mit Impuls beginnend, Festzeit | nein |
| Mit Stecksockel | nein |
| Geeignet als Fernbedienung | nein |
| Anzahl der Ausgänge, verzögert, Schließer | 2 |
| Anzahl der Ausgänge, verzögert, Wechsler | 2 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240 |
| Tiefe | 73 |
| Nennstrom | 8 |
| Funktion einschaltwischend | nein |
Beschreibung

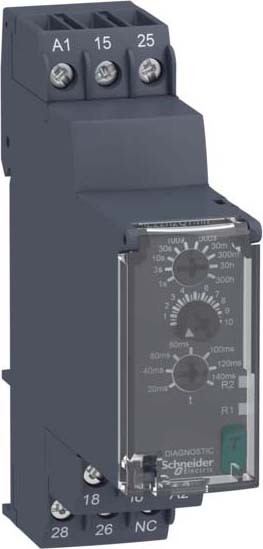

Zelio Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion Stern-Dreieck-Anlauf mit Ansprechverzögerung. Der Zeitbereich umfasst 0,05 s - 300 h. Am Ausgang schalten zwei Relaiswechsler, die jeweils bis zu 8 A belastbar sind. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
