Technische Daten
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Fehlauslöseschutz | nein |
| Polzahl (gesamt) | 2 |
| Abschaltcharakteristik | unverzögert |
| Verschmutzungsgrad | 2 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 - 40 |
| Mit Verriegelungsvorrichtung | ja |
| Bemessungsfehlerstrom | 0,03 |
| Einbautiefe | 44,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Unterputzmontage | nein |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsspannung | 230 |
| Mitschaltender Neutralleiter | ja |
| Überspannungskategorie | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Auslösecharakteristik | B |
| Bemessungsstrom | 20 |
| Stoßstromfestigkeit | 0,25 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 |
| Fehlerstrom-Typ | A |
| Bemessungsabschaltvermögen nach EN 61009 | 10 |
| Anzahl der abgesicherten Pole | 1 |
| Breite in Teilungseinheiten | 2 |
| Spannungsart | AC |
| Frequenz | 50/60 Hz |
Beschreibung

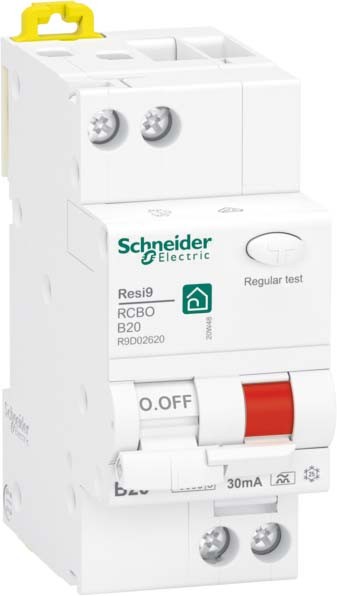

FI/LS-Schalter Resi9 . 1 polig + N, 20A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ A, Bemessungsausschaltvermögen 10kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
