Technische Daten
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 1 - 1,6 |
| Max. Bemessungsbetriebsspannung Ue | 690 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Montageart | Direktanbau |
| Reset-Funktion Eingang | nein |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
| Auslöseklasse | CLASS 10 A |
Beschreibung

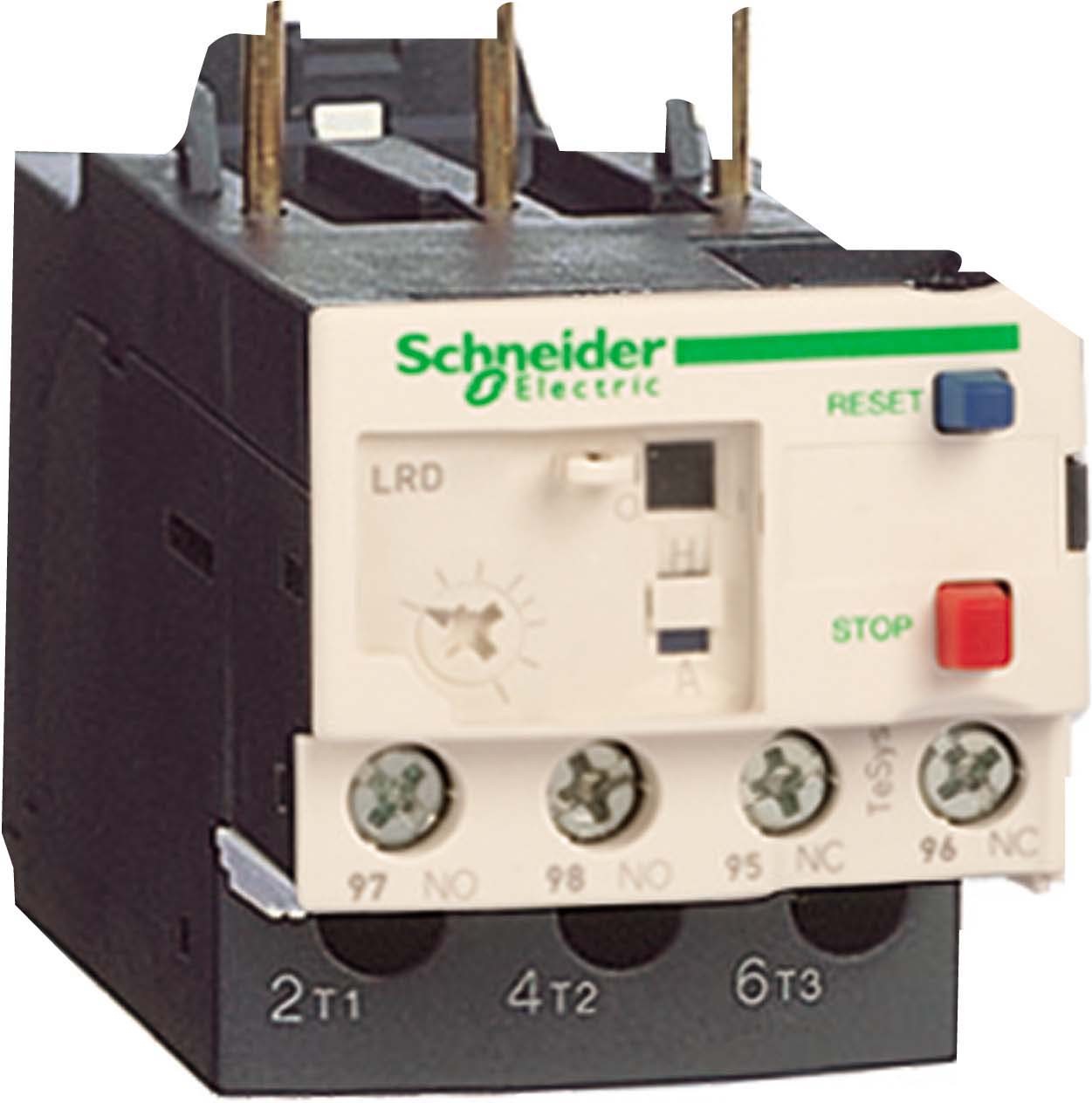

TeSys LR ? 3-polige Motorschutzrelais. Motorschutzrelais. Einstellbereich_Relais 1-1,6 A, Max. Grösse aM 2, Max. Grösse BS88 6, Max. Grösse gG 4, MTZ 01, Verwendung D09-D38. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test?. Blauer Taster für die Funktion -Aus? und -Manuelle Rückstellung?. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
