Technische Daten
| Auslöseklasse | CLASS 10 A |
| Reset-Funktion Taster | ja |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Montageart | Direktanbau |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Max. Bemessungsbetriebsspannung Ue | 690 |
| Reset-Funktion Eingang | nein |
| Einstellbarer Strombereich | 2,6 - 3,7 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Reset-Funktion automatisch | ja |
Beschreibung

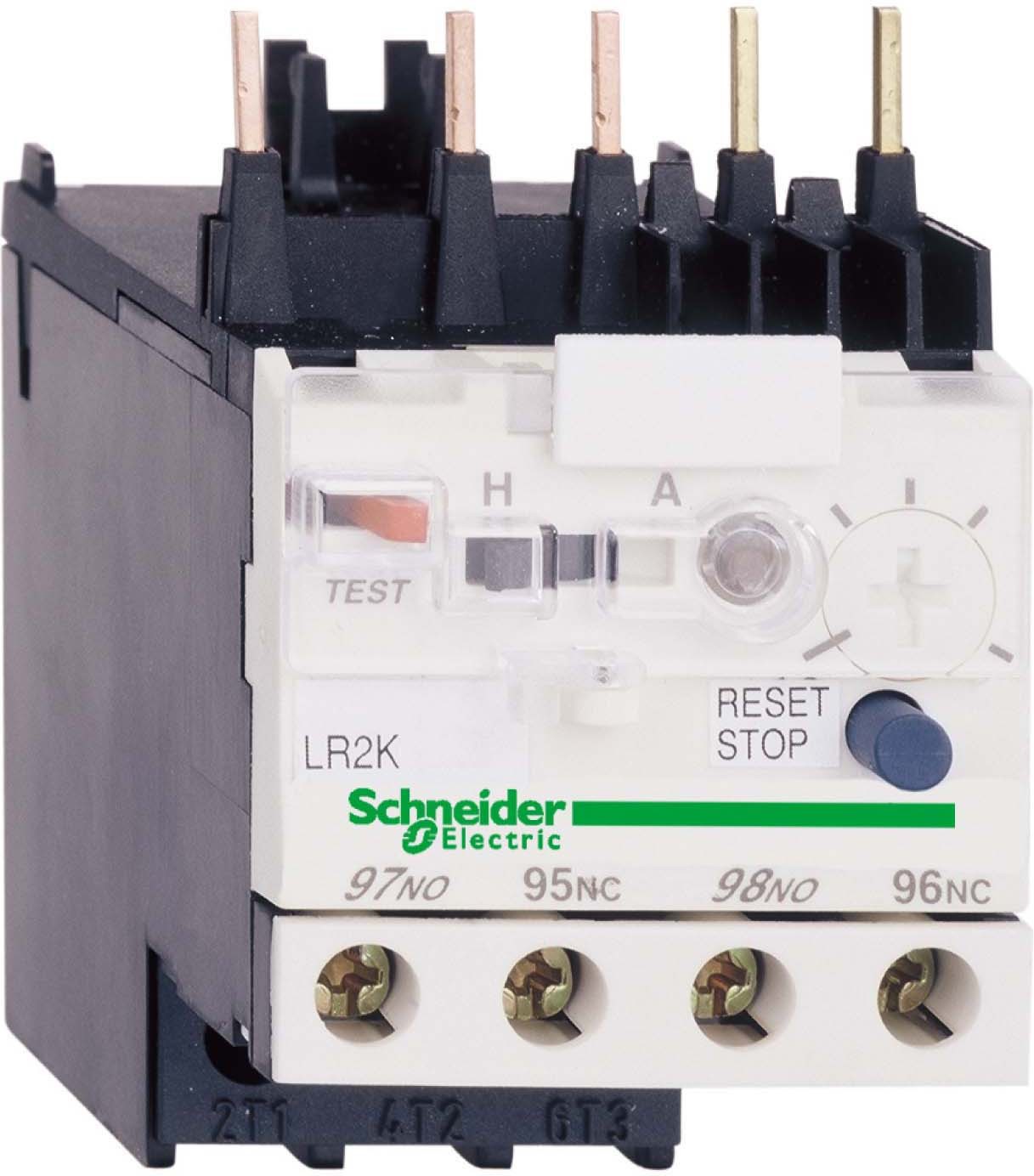

TeSys LR ? 3-polige Motorschutzrelais. Motorschutzrelais. Einstellbereich_Relais 2,6-3,7 A, Max. Grösse aM 4, Max. Grösse BS88 16, Max. Grösse gG 10, MTZ 01, Verwendung K06-K12. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test?. Blauer Taster für die Funktion -Aus? und -Manuelle Rückstellung?. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
