Technische Daten
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung NEMA | 3,73 |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 |
| Anschlussart Hauptstromkreis | Leiterplattenanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Funktion | Wendeschütz |
| Tragschienenmontage möglich | nein |
| Schutzart (IP) | IP20 |
Beschreibung

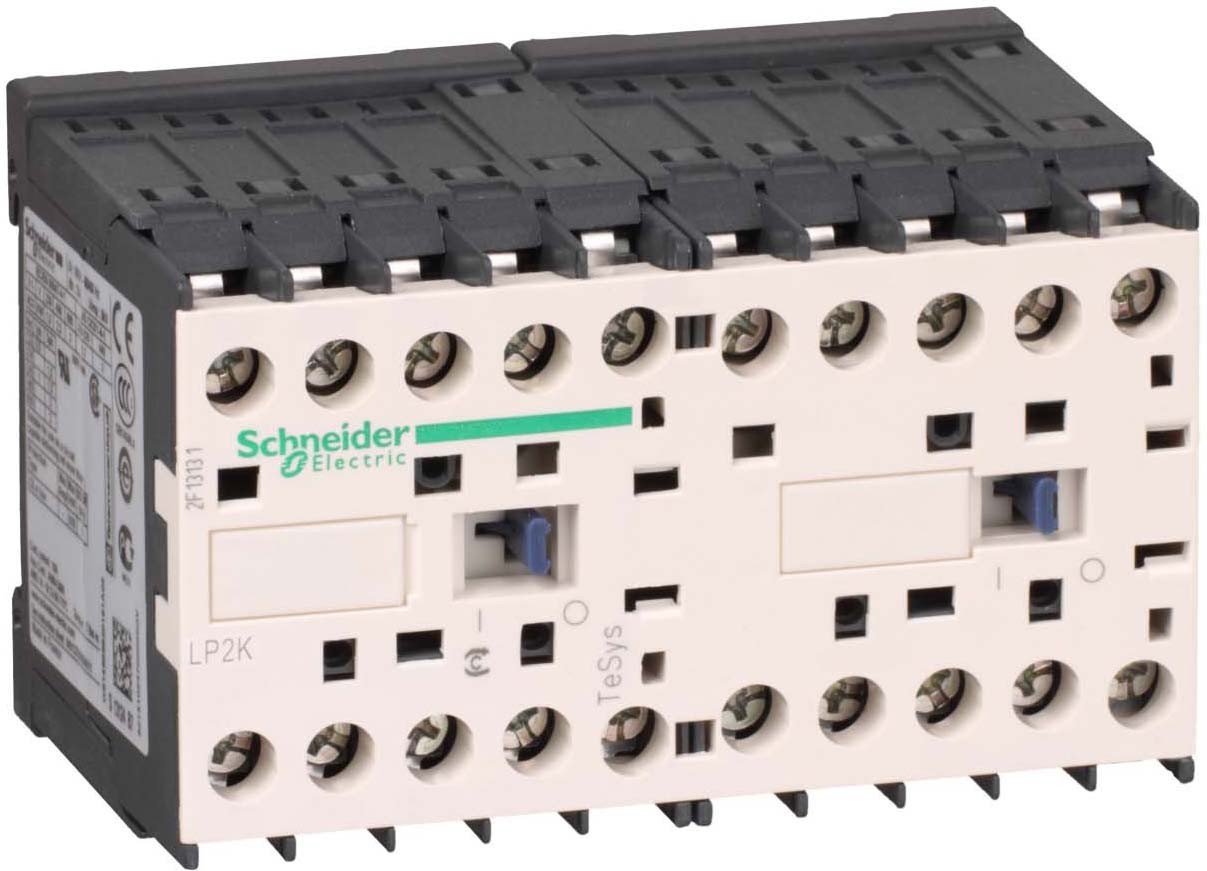

D 3-poliges Wendeschütz TeSys K für Motoranwendungen bis 4kW@400V. Er verfügt über 24-V-DC-Spulen, eingebaute 2-NO-Hilfskontakte, Anschluss über Lötstifte für Leiterplatten (ohne vorverdrahtete Wendekreis) und mechanische Verriegelung. Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
