Technische Daten
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Spannungsart zur Betätigung | DC |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2,2 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
Beschreibung

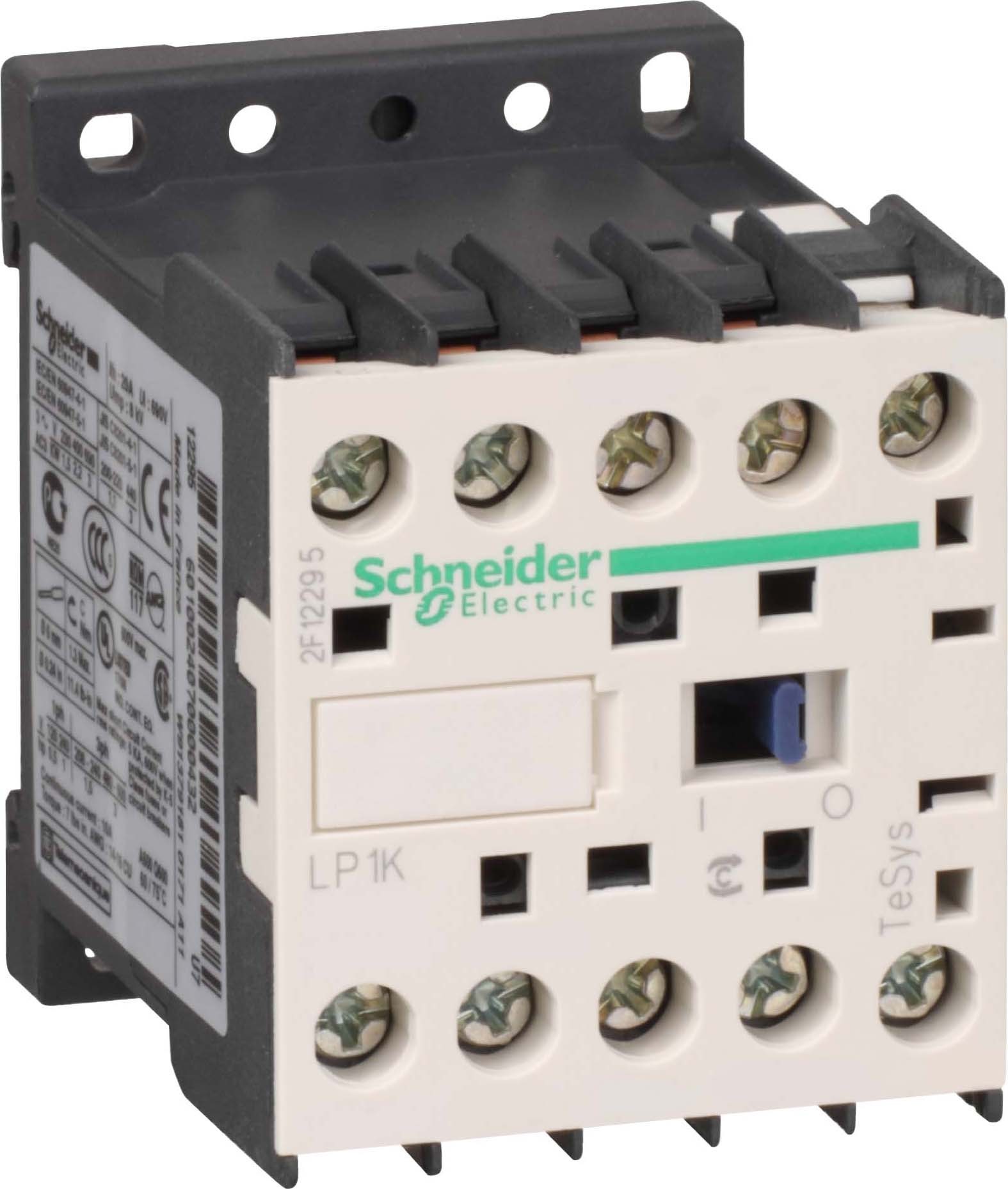

D3 Leistungsschütz TeSys LP1K. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 24 V DC. Abmessung (BxHxT) 45x58x57 mm, Gewicht 0,225 kg. Kategorie AC-3, AC-4, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Einfache Maschinensteuerung in Industrie, Infrastruktur und Gebäudeanwendungen. Einfach zu bedienende Schnittstelle für elektronische Geräte (SPS). Zertifizierungen nach CSA, UL. Produktstandards gem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
