Technische Daten
| Tragschienenmontage möglich | nein |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Spannungsart zur Betätigung | AC |
| Funktion | Wendeschütz |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 |
| Bemessungsbetriebsleistung NEMA | 3,73 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24 |
| Schutzart (IP) | IP20 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Beschreibung

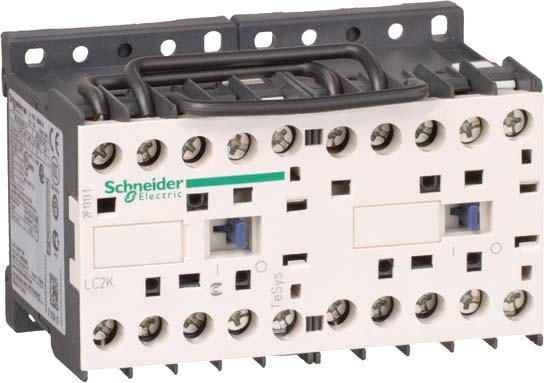

Kompaktes 3-poliges WendeschützTeSys K für Motoranwendungen. Nennwert 9A AC-3 4kW@400V, beinhaltet eine 24V 50/60Hz AC-Spule, 2 Öffner Hilfskontakte, eine mechanische Verriegelung und eine vorverdrahtete Wendeschaltung. LC2K0910B7 ist ein 3-poliges Wendeschütz TeSys K für einfache Motoranwendungen bis 4kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, mit Anschlüssen über Schraubklemmen, wird er mit einer mechanischen Verriegelung und einem vorverdrahteten Wendeschaltung montiert. Es beinhaltet eine 24V 50/60Hz AC-Spule und 2 Öffner eingebaute Hilfskontakte. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist Green Premium (RoHs/Reach) zertifiziert.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
