Technische Daten
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 11 |
| Geeignet für Reiheneinbau | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Beschreibung

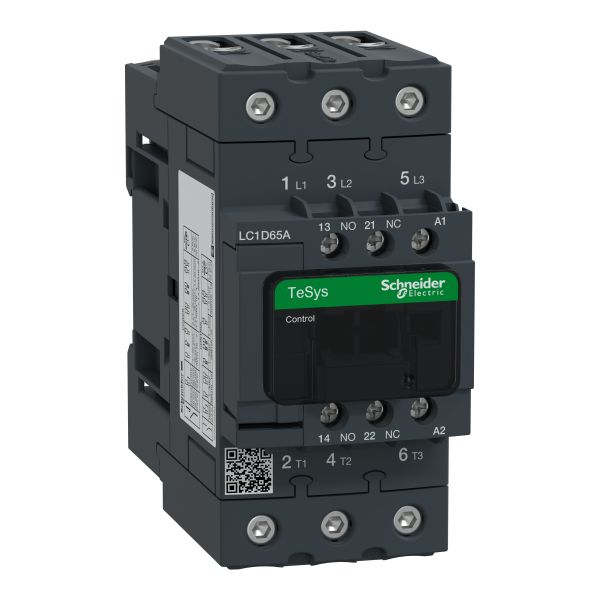

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 65 A, Spule 230 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,86 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, GOST, CSA, CCC. Produktstandards gem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
