Technische Daten
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110 - 110 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 - 110 |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 |
Beschreibung

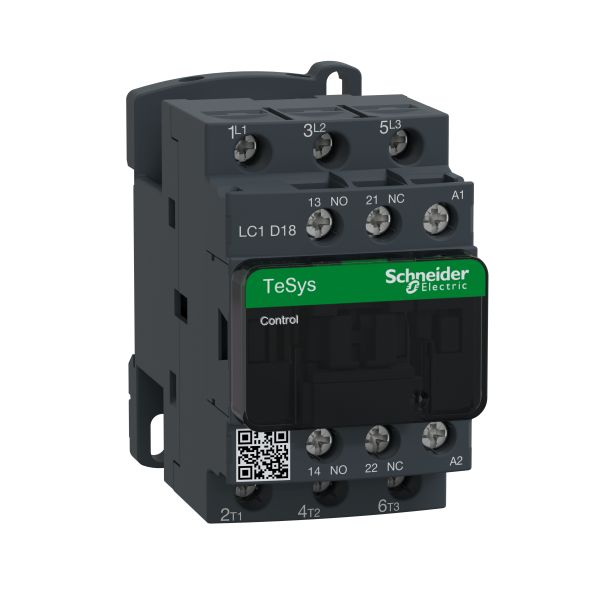

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 110 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,33 kg. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, RINA, UL, CCC, DNV, LROS (Lloyds register of shipping), CSA, GOST, BV. Produktstandards gem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
