Technische Daten
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48 - 48 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 |
| Geeignet für Reiheneinbau | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 - 48 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
Beschreibung

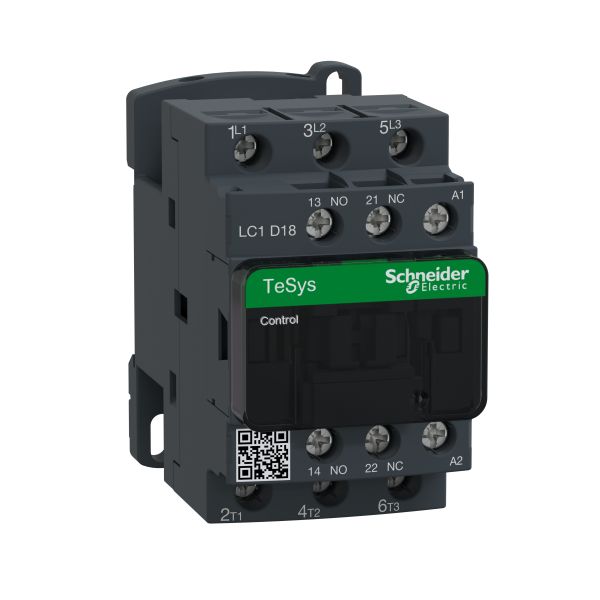

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 48 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,33 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, RINA, UL, CSA, DNV, BV, GOST, LROS (Lloyds register of shipping), CCC. Produktstandards gem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
