Technische Daten
| Spannungsart zur Betätigung | AC |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110 - 110 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 - 110 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Beschreibung

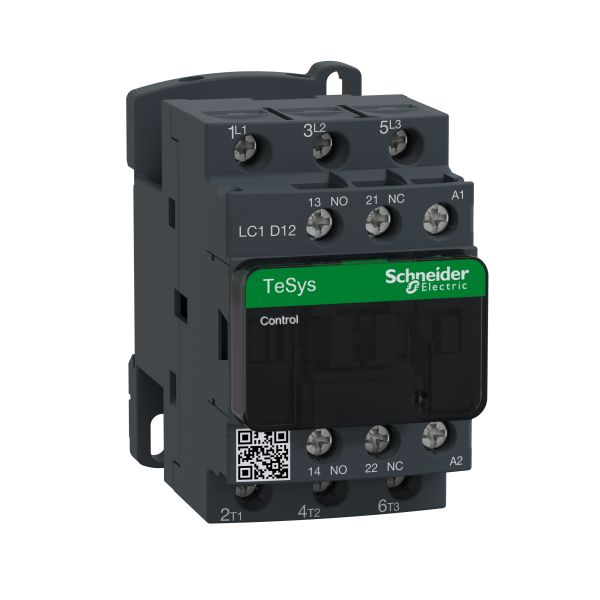

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 110 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,325 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, BV, CSA, GL, UL, RINA, GOST, LROS (Lloyds register of shipping), DNV. Produktstandards gem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
