Technische Daten
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7,5 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
Beschreibung

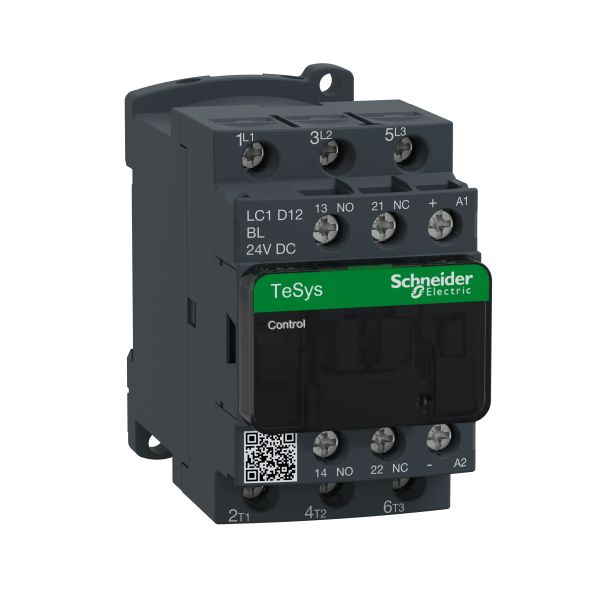

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 24 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,485 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, BV, CSA, DNV, RINA, CCC, LROS (Lloyds register of shipping), GL, UL. Produktstandards gem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
