Technische Daten
| Bemessungsbetriebsleistung bei AC-3, 400 V | 55 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 38 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 115 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 18,5 |
| Spannungsart zur Betätigung | AC |
Beschreibung

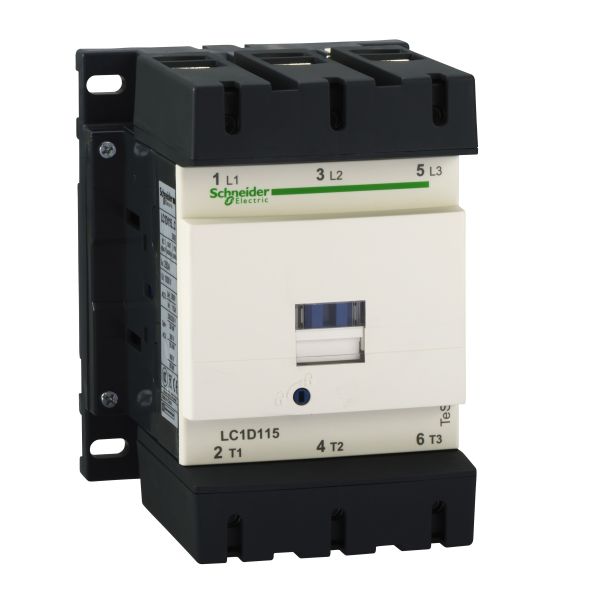

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A, Spule 230 V AC. Abmessung (BxHxT) 120x158x136 mm, Gewicht 2,5 kg. Kategorie AC-1, AC-4, AC-3. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), RINA, DNV, GOST, BV, GL, CCC, CSA, UL. Produktstandards gem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
