Technische Daten
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2,2 |
| Geeignet für Reiheneinbau | nein |
Beschreibung

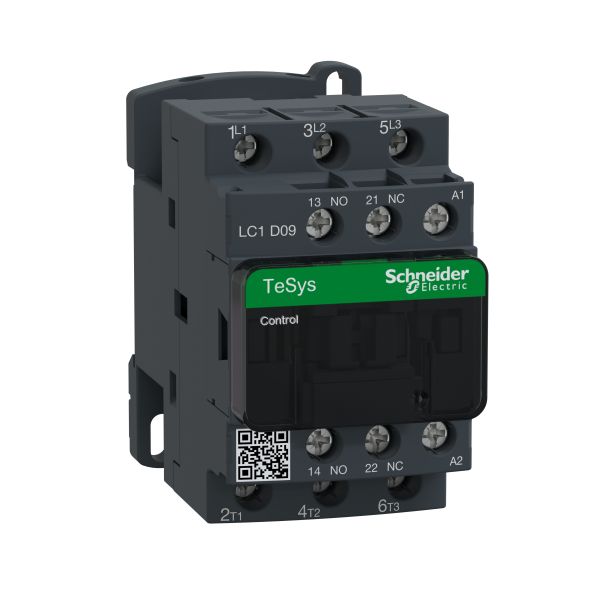

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 24 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,32 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, CSA, GOST, RINA, LROS (Lloyds register of shipping), UL, DNV, BV, CCC. Produktstandards gem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
