Technische Daten
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsdauerstrom Iu | 6,3 |
| Auslösetechnik | thermomagnetisch |
| Phasenausfallempfindlich | ja |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 1,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 |
| Mit integriertem Unterspannungsauslöser | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Breite | 44,5 |
| Ausführung des Betätigungselements | Drehknopf |
| Mit thermischem Schutz | ja |
| Höhe | 89 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Tiefe | 97 |
| Bemessungsbetriebsspannung | 690 - 690 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 78 - 78 |
| Mit integriertem Hilfsschalter | nein |
| Polzahl | 3 |
| Überlastauslöser Stromeinstellung | 4 - 6,3 |
| Schutzart (IP) | IP20 |
Beschreibung

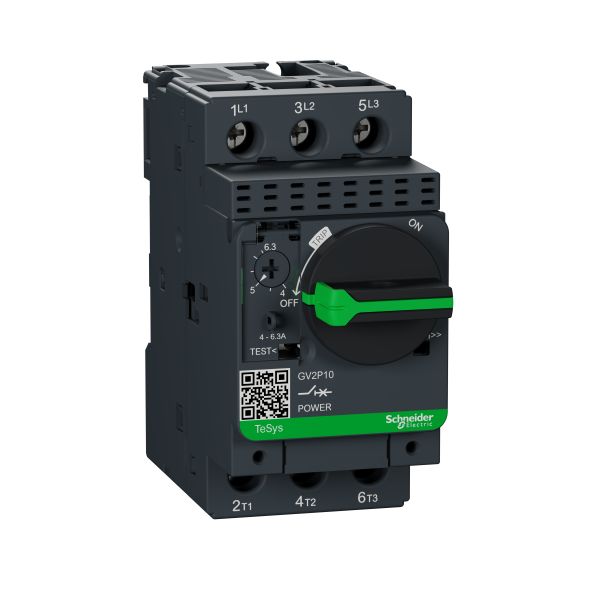

Motorschutzschalter mit thermischer und magnetischer Auslösung Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
