Technische Daten
| Mit integriertem Hilfsschalter | nein |
| Bemessungsdauerstrom Iu | 25 |
| Polzahl | 3 |
| Höhe | 89 |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 15 |
| Überlastauslöser Stromeinstellung | 20 - 25 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 327 - 327 |
| Phasenausfallempfindlich | ja |
| Ausführung des Betätigungselements | Drucktaster |
| Tiefe | 78,2 |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsbetriebsspannung | 230 - 690 |
| Schutzart (IP) | IP20 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Breite | 45 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit thermischem Schutz | ja |
| Auslösetechnik | thermomagnetisch |
Beschreibung

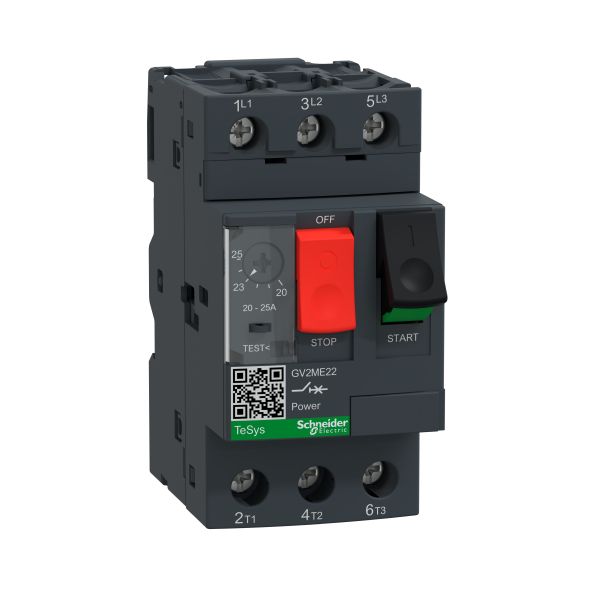

TeSys Motorschutzschalter GV2ME. Motorschutzschalter, 3P, Tasterbetätigung, Schraubanschluss. Bemessungsleistung 11 kW, Einstellbereich 20-25 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster, Schraubklemmen. Bemessungsspannung 400 V, nach AC-3.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
